汽车以太网：智能汽车的“神经主干”

智能汽车上，摄像头、毫米波雷达、激光雷达、域控制器、中央计算平台之间每秒要搬运的数据量以 Gbps 计——承担这条数据主干的，就是汽车以太网。本文讲清三件事：它是什么、为什么 ADAS 非它不可、最快能跑多快。

1、汽车以太网不是把网线搬进车里

家用以太网用 4 对（8 根）双绞线加 RJ45 接头，是按办公楼和机房环境设计的。而车内空间紧张、温度变化剧烈、电磁噪声极强，还对重量和成本极其敏感——所以汽车以太网在物理层做了一次彻底重做，核心是三个特点。

① 一对线（Single Pair）
标准名后面的“T1”，指的就是一对差分线同时完成收发，线束从 8 根变成 2 根——这是整车减重的关键一步。

② 全双工（Full Duplex）
同一对线上收发同时进行，靠 PHY 芯片里的回声消除：把“自己刚发出去的信号”从混合信号里减掉，剩下就是对端发来的内容。要在百兆、千兆带宽下把这件事做干净，正是车规 PHY 模拟前端难做的原因。

③ 低延迟（Low Latency）
ADAS 是实时系统，刹车指令晚到 10 毫秒，可能就是几十厘米的制动距离差。确定性时延是它的设计优先级，也是它比 CAN 更适合承载关键任务数据的原因。

顺带澄清一个常见误解：汽车以太网不是来“杀死” CAN 的。现阶段二者分工——CAN / LIN 继续管车门、车窗、灯光这类低速控制信号，以太网管传感器数据流和骨干通信；随着 10BASE-T1S 落地，“以太网延伸到网络边缘”的架构正在被认真讨论。

2、为什么 ADAS 离不开它：三个数字

第一个数字：1 Mbps
传统车载网络的典型速率是 1 Mbps 量级，而一颗摄像头传未压缩视频就要每秒几 Gbps，整车叠加雷达、激光雷达后总需求可达几十上百 Gbps。差距不是“慢一点”，是几个数量级。

第二个数字：50%
整车线束是第三重的部件、第三贵的系统，安装工时约占整车装配工时的 50%。用一对线替代多根专用线，是架构上少有的“既提速、又减重、还降本”的方案。

第三个：这条线是“可升级”的
以太网天然承载 IP、支持 TSN 确定性调度和 MACsec 链路加密。“软件定义汽车”要成立，前提就是这套支持 OTA、算力集中化的通信底座——CAN 承载不了这条演进路径。

一句话总结：ADAS 要的是高带宽 + 低延迟 + 低重量 + 可扩展，目前只有汽车以太网同时满足。

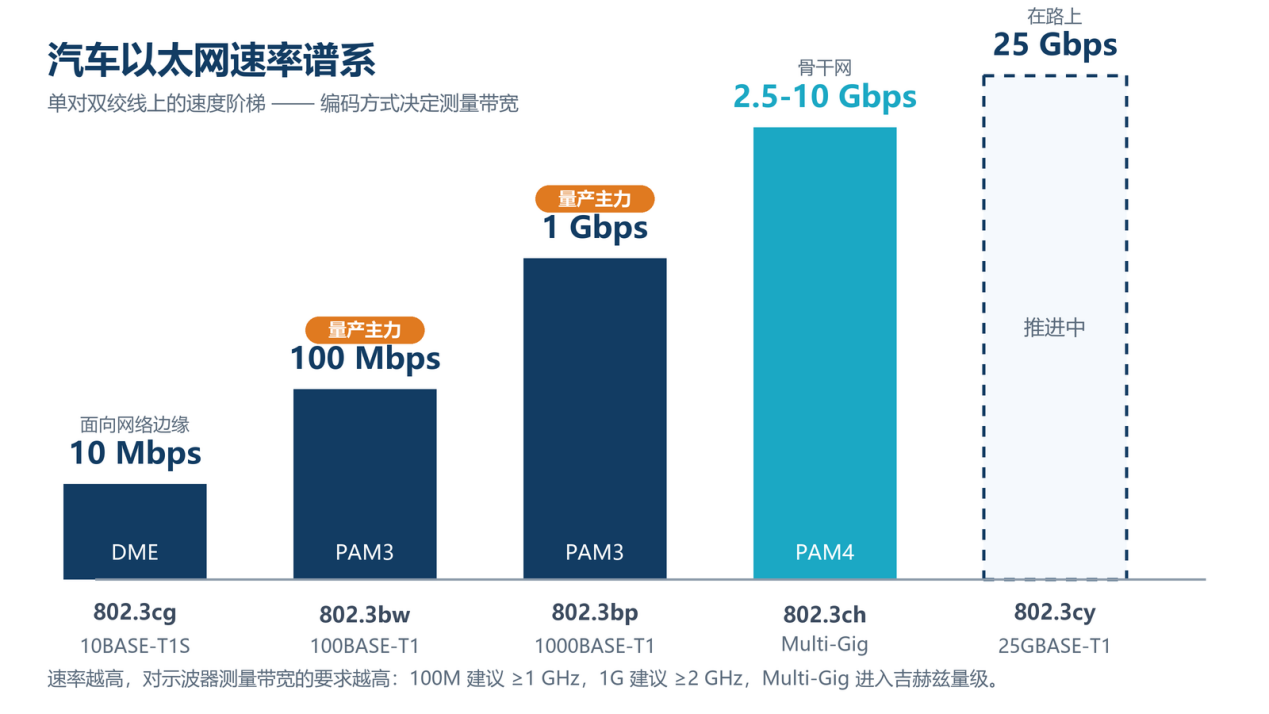

3、最大速度：从 10 Mbps 到 25 Gbps 的谱系

• 10BASE-T1S 的意义不在快，而在让网络边缘的简单节点也接入同一张以太网，是“总线架构统一”的关键拼图。
• 100BASE-T1 和 1000BASE-T1 是今天量产车的主力，都用 PAM3 三电平编码——这正是它在示波器上和传统以太网“长得完全不一样”的原因。
• Multi-Gig 走 PAM4，对测量带宽的要求一下子跳到吉赫兹量级；25 Gbps 电气规范（IEEE 802.3cy）已在标准化进程里，光以太网是更长远候选。
• 但速率不是越高越好：车上绝大多数连接点不需要 10G，功耗、成本、散热都是硬约束，“够用且可靠”比“参数漂亮”重要得多。

4、给做测试的人一句实话

速率往上走，测试就成了绕不过去的门槛。车规对全生命周期可靠性的要求，决定了每条链路、每颗 PHY 都必须过一致性测试——而这套测试，远比“插上网线看能不能 ping 通”复杂得多。

下一篇把汽车以太网一致性测试完整拆开：两套标准体系、三个测试层面、九项发射机测试，以及五个实操老坑。
