我们每天使用电脑、手机，打开一个程序、进行一次计算，看起来只需要轻轻点击一下。但在CPU内部，一切都要从一条条最基本的机器指令开始。例如，在RISC-V处理器中，一条简单的加法指令：ADD x5，x6，x7。它的意思是：把寄存器x6和x7中的数据相加，并将结果写入x5。对于程序员来说，这可能只是一行简单的汇编代码。但对于CPU来说，它却意味着一系列连续的动作：取出指令→识别指令→读取数据→完成计算→保存结果→准备执行下一条指令。
那么，一个问题就来了，一条RISC-V指令，究竟是怎样从存放在内存中的一串二进制数据，变成CPU真正完成的一次计算的？今天，我们就跟随ADD x5，x6，x7这条指令，走进RISC-V CPU内部，看看一条指令的完整旅程。
CPU先找到这条指令
CPU怎么知道下一条指令在哪里？
CPU执行程序，并不是随意从内存中读取指令，而是按照一定的顺序执行。这里有一个非常重要的寄存器，PC（Program Counter）程序计数器。PC并不是用来保存程序本身，而是用来记录下一条要执行的指令在哪里？假设我们的程序从某个地址开始，PC当前指向0x80000000。那么CPU就知道，需要从这个地址取出对应的指令。在典型的RISC-V指令执行过程中，PC会随着程序运行不断变化。例如，一条普通的32位指令执行后，PC通常会向后移动4字节。所以，可以简单理解为，PC就像CPU手里的地址导航器，不断告诉CPU下一步应该去哪里取指令。
CPU开始取指
当PC指向0x80000000时，CPU首先要做的事情就是从指令存储系统中读取这个地址对应的指令。这一步叫做Instruction Fetch，取指。指令可能来自不同层级的存储系统。CPU通常不会每次都直接访问速度较慢的主存，而是优先检查高速的指令Cache，也就是我们经常说的I-Cache。如果指令已经存在Cache中，CPU就可以快速获得它。如果没有命中，则需要从更低层级的存储系统获取。最终，CPU获得了一串二进制数据。例如0000000 ...... 00101 ...... 00110 ...... 00111 ...... 0110011。对于人类来说，这只是一串0和1。但对于CPU来说，这里面包含着非常重要的信息，这是什么指令？操作哪些寄存器？结果应该放在哪里？
取出来以后，CPU还不知道它是什么
注意一个容易产生误解的地方，CPU把指令取出来，并不代表已经完成了计算。现在CPU只是拿到了题目。就像我们拿到一道数学题之后，还需要先看懂题目，才能开始计算。因此，下一步就是译码。
CPU开始读懂这条指令
译码，从二进制中识别指令
RISC-V指令并不是随意排列的一串二进制数字。以经典的R型指令为例，一条32位指令中包含多个字段，例如opcode操作码，rd目的寄存器，rs1源寄存器1，rs2源寄存器2，funct3，funct7。对于ADD x5, x6, x7，CPU需要从这32个比特中拆解出这些信息。它首先通过 opcode判断这是一类什么操作？随后结合 funct3、funct7 等字段进一步确定这是ADD，而不是SUB。与此同时，CPU还识别出x6是第一个源寄存器，x7是第二个源寄存器，x5是最终结果的目的寄存器。也就是说，经过译码以后，CPU已经知道要把x6和x7中的数据进行加法运算，然后把结果写进x5。
从寄存器中读取数据
接下来，CPU需要找到真正参与计算的数据。假设当前x6=10，x7=20，那么CPU需要从寄存器堆中读取这两个值。RISC-V拥有一组通用寄存器。以RV64为例，每个通用寄存器的宽度为64位。CPU根据指令中的rs1和rs2字段，找到x6和x7，并将其中的数据送入后续的执行单元。于是，现在CPU已经准备好了操作数A=10，操作数B=20。
真正的计算
现在轮到CPU中的计算器登场了。它就是ALU——Arithmetic Logic Unit，算术逻辑单元。ALU可以完成很多基本操作，例如加法、减法、与、或、异或、移位、比较等。对于我们的ADD指令来说，任务非常简单，10+20=30，ALU完成计算后得到30。但此时还不能算真正结束，因为CPU还需要回答最后一个问题，这个30应该放在哪里？答案已经写在指令里面，x5。
结果写回，CPU准备下一条指令
写回寄存器

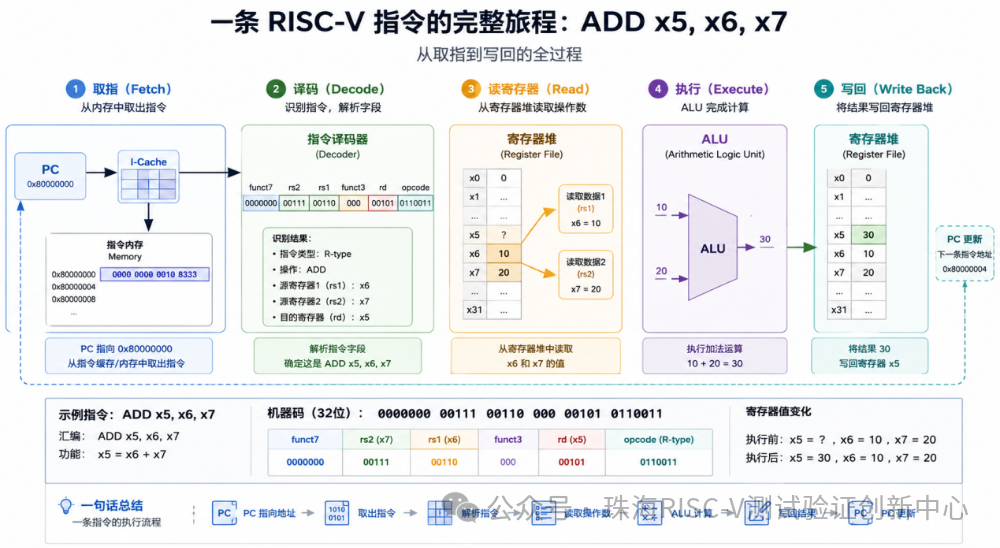

计算完成后，结果会被送回寄存器堆，也就是，x5←30。此时x6仍然是10，x7仍然是20，x5变成30。至此，ADD x5, x6, x7 这条指令的核心任务完成。可以把整个过程简单概括为，PC→取指→译码→读寄存器→ALU计算→写回寄存器。这就是经典的指令执行流程。
CPU并不是做完一条再做下一条
看到这里，可能有人会产生一个疑问，如果CPU每执行一条指令，都要经历这么多步骤，那现代CPU为什么还能做到每秒执行数十亿次操作？关键就在于流水线。现代处理器通常不会傻傻地等一条指令完全执行结束后，才开始处理下一条。例如第一条指令正在执行的时候，第二条指令可以进行译码，第三条指令甚至已经开始取指。于是，不同指令可以同时处于不同阶段。就像工厂流水线一样第一道工序加工产品A时，第二道工序可以加工产品B，第三道工序还可以加工产品C。这样，CPU就可以大幅提高指令吞吐能力。
遇到不同指令，流程也会发生变化
刚才我们选择的是最简单的ADD指令。但RISC-V中的指令种类很多，不同指令的执行过程也有所不同。比如LOAD指令，它不仅需要计算地址，还需要访问Cache或内存，把数据读取回来。大致过程是取指→译码→计算地址→访问内存→数据返回→写回寄存器。再比如STORE指令，它需要把寄存器中的数据写入内存。而遇到BEQ等分支指令，CPU则需要判断条件是否成立，并决定下一条指令究竟在哪里。这时候，PC就不能简单地每次向后移动4字节。如果分支判断出现变化，还可能影响流水线中已经提前取出的指令。这也是为什么现代CPU需要分支预测、流水线控制等复杂机制。
结语
从程序员的角度看ADD x5, x6, x7，只是一条加法指令。但从CPU的角度看，它经历了一次完整的执行过程，PC找到指令→CPU取出指令→译码器识别指令→从寄存器读取数据→ALU完成计算→结果写回寄存器→PC指向下一条指令。而这还只是最简单的一种情况。当CPU面对Load、Store、分支、乘除法、浮点、向量等不同类型的指令时，背后还会涉及Cache、流水线、分支预测、乱序执行、异常处理等更加复杂的机制。
这也揭示了一个非常重要的概念，RISC-V定义的是CPU应该理解什么指令，而具体怎样把这些指令高效地执行出来，则属于处理器微架构设计的范畴。因此，即使两颗CPU都采用RISC-V指令集，它们内部也可以拥有完全不同的流水线、Cache、执行单元和性能表现。同样的语言，可以有不同的说话方式，RISC-V真正有意思的地方，也正是在这里。下一次，当你看到一条RISC-V汇编指令时，不妨换一个角度去看它，它不只是一行代码，还是CPU内部一次完整接力的起点。
