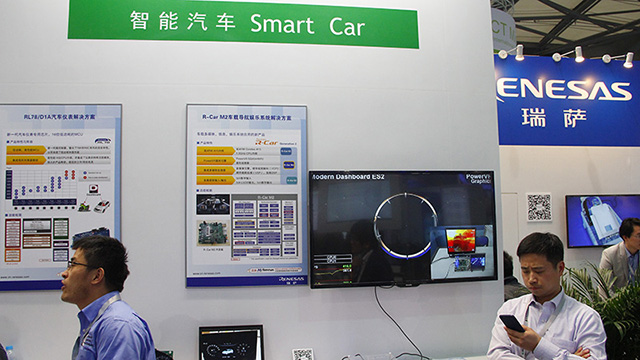

瑞萨电子在2015慕尼黑电子展力推配备PowerVR GPU的汽车信息娱平台

据介绍,本次亮相的是瑞萨电子第二代车载芯片R-Car系列的最新成员,R-Car H2、R-Car M2和R-Car E2分别针对高中低端车载应用。近年来,随着集成式驾驶舱成为主流产品,出现了多种实现方案。汽车厂商和一级供应商正在寻找能提供广泛的产品阵容的方案供应商,其关键要求是:具有足够的灵活性来实现多种产品变种,并且能提升整个产品线的软件复用能力。所以瑞萨电子推出了高中低配置的三个系列。

R-Car H2采用4核A15+4核A7的大小核架构车载系统芯片(SoC),GPU配备的是大名鼎鼎的PowerVR Series 6 G6400 GPU,这样的配置瞄准高端汽车信息娱乐应用,支持高级驾驶辅助系统(ADAS)应用的高清360全景环视功能。这是瑞萨推出的首款R-Car系列的ADAS器件,采用了在业内领先的用于汽车信息娱乐系统的R-Car SoC技术,并融入了高性能图像识别和低功耗技术。配合先进的视点切换技术,实现高分辨率环视监控系统,从而帮助驾驶员避免因疏忽而造成的事故。支持多路高清输入,支持360度全景高清输入。此外还有视频加速单元,视频捕捉单元以及丰富的接口。针对360度全景显示可以支持四路720P高清输入。不过这个平台功耗相对要高一些,据称有10W的功耗。未来的无人驾驶汽车也可以使用这个平台。
据悉已经有一些高端车型采用这个平台。


R-Car M2采用双核1.5GHz A15+PoweVR SGX544MP2架构,集成多媒体处理器,支持多路视频输入输出(3路数字输入 一路LVDS输出,一路数字输出),它瞄准中端车载信息娱乐系统应用。



这是 R-Car M2开发板。

R-Car E2可为入门级汽车集成驾驶舱系统提供卓越的信息娱乐和音响功能,并可支持汽车-智能手机的交互操作。而且也考虑了可以升级到瑞萨R-Car系列其他产品,可轻松扩展。


R-Car E2配有2+1的处理器组合,包含了双ARM®Cortex™-A7处理器内核,为低功耗做了专门优化,同时具有很高的处理性能。同时还包含了一个单核SH-4A处理器,该SH-4A处理器具有可靠的汽车应用出货记录。配备的GPU是SGX540,R-Car E2也针对入门级应用的系统成本进行了优化,通过提高外部DDR内存总线频率,只需要一个外部16位DDR模块就可以达到足够的性能。

这个平台的一个特点是考虑了兼容性和升级便利,使用R-Car E2开发的软件可兼容多个产品。Cortex™-A7处理器内核与R-Car系列的高端产品(R-Car H2 和 R-Car M2)中使用的Cortex™-A15处理器内核实现代码二进制兼容,同时片上的各功能模块与内存映射也是一样的。这就意味着可以使用同样的底层驱动软件和中间件,系统制造商可以只开发并维护一个软件。这种单个软件平台的开发方式不仅可以降低开发成本又可以缩短开发周期。这样用户能及时的针对所关注细分领域推出最优化的产品,同时又可优化系统成本。

据介绍,瑞萨专门开发了一种软件开发板,特别适用于合作方的应用软件和中间件的开发。利用该软件开发板可以很方便地开发车载音响和显示系统,包括智能手机交互,后视摄像头,媒体播放器等功能。

R-Car H2 Specifications

Item

R-Car H2 Specifications

Product No

R8A7790x

Power supply voltage

3.3/1.8 V (IO), 1.5/1.35 V (DDR3), 1.0 V (Core)

CPU core

ARM®CortexTM-A15
Quad

ARM®CortexTM-A7
Quad  (device option)

SH-4A core
(device option)

Cache memory

L1 Instruction cache: 32 KB
L1 Operand cache: 32 KB
L2 Cache: 2 MB

L1 Instruction cache: 32KB
L1 Operand cache: 32 KB
L2 cache: 512 KB

Instruction cache: 32 KB
Operand cache: 32 KB

External memory

  • DDR3-SDRAM
  • Maximum operating frequency: 800 MHz
  • Data bus width: 32 bits × 2 ch (6.4 GB/s × 2)

Expansion bus

  • Flash ROM and SRAM
  • Data bus width: 8 or 16 bits
  • PCI Express2.0 (1 lane)

Graphics

  • PowerVR Series 6 G6400 (3D)
  • Renesas graphics processor(2D)

Video

  • Display Out × 3 ch ( 2 ch: LVDS, 1 ch: RGB888)
  • Video Input × 4 ch
  • Video codec module (H.264/AVC、MPEG-4、VC-1)
  • IP conversion module
  • JPEG accelerator
  • TS Interface × 2 ch
  • Video image processing (color conversion, image expansion, reduction, filter processing)
  • Distortion compensation module (image renderer) × 4 ch
  • High performance Real-time Image recognition processor (IMP-X4) (device option)

Audio

  • Audio DSP
  • Sampling rate converter × 10 ch
  • Serial sound interface × 10 ch
  • MOST DTCP

Storage interfaces

  • USB 3.0 Host interface × 1 port (wPHY)
  • SD Host interface × 4 ch (SDXC, UHS-I)
  • SD Host interface × 4 ch (SDXC, UHS-I)
  • Multimedia card interface × 2 ch
  • Serial ATA interface × 2 ch

In car network and
automotive peripherals

  • Media local bus (MLB) Interface × 1 ch (6 pin / 3 pin interface selectable)
  • Controller Area Network (CAN) Interface × 2 ch
  • IEBus Interface
  • GPS baseband module (Galileo, GLONASS) (device option)
  • Ethernet controller AVB (IEEE802.1BA, 802.1AS, 802.1Qav and IEEE1722, GMII/MII, without PHY)

Security

  • Crypto engine (AES, DES, Hash, RSA)
  • SecureRAM

Other peripherals

  • LBSC DMAC : 3 ch / SYS-DMAC : 30 ch / RT-DMAC : 3 ch /
    Audio-DMAC : 26 ch / Audio(peripheral)-DMAC : 29 ch
  • 32bit timer × 12 ch
  • PWM timer × 7 ch
  • I2C bus interface × 8 ch
  • Serial communication interface (SCIF) × 10 ch
  • Quad serial peripheral interface (QSPI) × 1 ch (for boot)
  • Clock-synchronized serial interface (MSIOF) × 4 ch (SPI/IIS)
  • Ethernet controller (IEEE802.3u, RMII, without PHY)
  • Interrupt controller (INTC)
  • Clock generator (CPG) with built-in PLL
  • On chip debugger interface

Low power mode

Dynamic Power Shutdown(CPU core, 3D, IMP)
AVS and DVFS function
DDR-SDRAM power supply backup mode

Package

831 pin Flip Chip BGA (27 mm × 27 mm)

Development
environment

ICE for ARM CPU available from different vendors

Evaluation board

A user system development reference platform offering the following features is also available, enabling the users to carry out efficient system development.
(1) Includes car information system-oriented peripheral circuits, providing users with an actual device verification environment.
(2) Can be used as a software development tool for application software, etc.
(3) Allows easy implementation of custom user functions.

Software Platform

Support OS: QNX® Neutrino® RTOS、Windows® Embedded Automotive、Linux
Wide variety of H.264, MPEG-4 and VC-1 for video compliant with OpenMAX IL I/F in addition to BSPs compliant with OSs standard API are available to realize complete system concept.
