注:本文使用的所有 OpenGL 函数来自 OpenGL 4.5,优先使用 DSA。

使用 mipmap 时,OpenGL 根据被映射对象的大小(单位是像素),自动决定使用纹理图的哪个分辨率级别。mipmap 表示着纹理的层次细节(LOD),随着对象图像变小,使用纹理图的大小将减少。mipmap 需要一些额外的计算和纹理存储空间(大概三分之一),但这些消耗是值得的,如果不使用 mipmap ,那么映射到更小图像上的纹理将随着物体移动而闪烁。

OpenGL 的 mipmap 省去了纹素大小和多边形大小的缩放因子 λ 的详细讨论,不更改则使用默认值。下文将使用默认的 mipmap 参数,最后会讨论控制 λ 的细节。

参数 GL_TEXTURE_MIN_FILTER 控制在 mipmap 级数大于 0 时如何重建纹素。这个参数共有 6 个设置。前两个与用于放大的相同,GL_NEAREST 和 GL_LINEAR。选择这两个参数会禁用 mipmap,OpenGL 将使用纹理的基数级(级数0)。其他四个模式启用 mipmap,并控制着 mipmap 的使用。这四个值分别是 GL_NEAREST_MIPMAP_NEAREST、GL_LINEAR_MIPMAP_NEAREST、GL_NEAREST_MIPMAP_LINEAR、GL_LINEAR_MIPMAP_LINEAR。名字结构的第一部分控制纹素的构造,表示当前采用纹理的构造方式;第二部分控制 mipmap 级之间采样模式,NEAREST 表示只使用最近的 mipmap 级,LINEAR 则表示最近的两个 mipmap 线性插值。

为了使用 mipmap,必须提供纹理在最大尺寸和 1x1 图之间的所有大小是 2 的幂的纹理级别。如果不想使用 mipmap 到 1x1 纹理的所有变化,可以将 GL_TEXTURE_MAX_LEVEL 的值设置为提供的最大级数,并且 OpenGL 不会考虑更进一步的级别。如果纹理最高级别的分辨率不是正方形,那么一个维度将比另外一个首先到达大小为 1 的纹素。在这种情况下,将继续对这个维度创建新的层级,直到两个维度到达 1x1 的形式为止。例如,如果最高分辨率是 64x16,则必须提供大小 32x8,16x4,8x2,4x1,2x1 和 1x1。mipmap 小图纹素的获取对应于大图 4 个纹素的加权平均。

需要特别注意的一点是 glTextureStorage* 生成的纹理空间是不可变的,也就是说不可以使用 glGenerateTextureMipmap 来自动生成函数,而只能用 glTextrueSubImage2D 来手动载入各级纹理;试图让 OpenGL 自动生成 mipmap,请使用 glTextureImage*。

OpenGL 提供一个函数,其在应用程序的控制下为纹理自动生成所有的 mipmap—— glGenerateTextureMipmap。在 OpenGL 实现中,它提供了通过采样高分辨率图像来生成更低分辨率图像的一个机制。这通常使用着色器和纹理滤波硬件来实现。这个技术通常被设计用于性能多于质量,并且在不同的实现之间有变化。如果想要高质量的结果,最好自己生成和提供 mipmap 图像。如果需要快速生成 mipmap 链并且对获得的任何结果都满意,可以使用 glGenerateTextureMipmap 函数。

计算特定像素的纹理级别时,其结果取决于纹理图像和纹理映射的多边形大小比例因子。我们称这个比例因子为 ρ,再定义第二个值 λ,且 λ=log2ρ+lodbias(因为纹理图像可以是多维的,所以声明 ρ 是所有维的最大比例因子是很重要)。

lodbias 是采样器的细节层次偏移,在 glSamplerParameteri 中设置参数为 GL_TEXTURE_LOD_BIAS 来修改它,从而修改 λ。默认 lodbias=0.0,如果 λ≤0.0,意味着纹素小于像素,所以使用放滤波器。如果 λ>0.0,则使用缩小滤波器。如果缩小滤波器使用 mipmap,那么 λ 是 mipmap 级别。

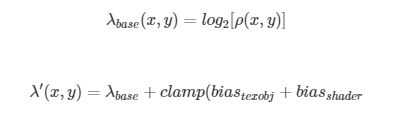

例如,如果纹理图像是 64x64 像素,多边形大小是 32x32 像素,那么 ρ=2.0(单个维度的比值),则 λ=1.0。如果纹理图像是 64x32 纹素,并且多边形尺寸是 8x16 像素,那么 ρ=8.0(x 比例是 8.08.0,y 比例是 2.02.0,则使用最大值),因此 λ=3.0。计算 λ 和 ρ 的方程如下:

OpenGL之mipmap 详解

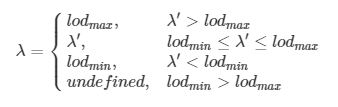

Mipmap 级别的计算可以进一步通过一些采样器参数来控制。GL_TEXTURE_LOD_BIAS 可以用来偏移 λ。计算 λ 后,可以截取边界到用户设置的范围。这通过参数 GL_TEXTURE_MIN_LOD 和 GL_TEXTURE_MAX_LOD 给出,可以通过函数 glSamplerParameterf 或 glTextureParameterf 来设置。GL_TEXTURE_MIN_LOD 和 GL_TEXTURE_MAX_LOD 默认值分别为 -1000.0 和 1000.0。GL_TEXTURE_MIN_LOD 和 GL_TEXTURE_MAX_LOD 在下式中分别用 lodmin 和 lodmax 来表示:

OpenGL之mipmap 详解

除了计算 λ 时控制 lodmin、lodmax 和 λbase 的参数,通过 GL_TEXTURE_BASE_LEVEL 和 GL_TEXTURE_MAX_LEVEL 参数来提供 mipmap 选择 level 的进一步控制,这些参数使用 glSamplerParameteri 来设置。GL_TEXTURE_BASE_LEVEL 设置被采样的最低 mipmap 级别(最高分辨率), GL_TEXTURE_MAX_LEVEL 设置被采样的最高 mipmap 级别(最低分辨率),用来限制采样级别范围。

GL_TEXTURE_BASE_LEVEL 的一个潜在的用处是纹理流。使用纹理流时,完整纹理对象的存储使用函数(例如 glTextureStorage2D)分配但没有加载初始数据。随着应用程序的运行,新对象进入视野,加载从最低到最高分辨率的纹理数据。即使还没有加载完整的纹理,但为了保证有意义的东西显示给用户,可以设置 GL_TEXTURE_BASE_LEVEL 的值为已经加载的最高分辨率 mipmap 级别。使用这个方法,随着加载越来越多的纹理数据,屏幕上的图像将获得越来越高的逼真度。

转自:OscarShen09 -https://blog.csdn.net/qq_33274326/article/details/54866088
