Android OpenGL ES 开发(七): OpenGL ES 响应触摸事件

像旋转三角形一样,通过预设程序来让对象移动对于吸引注意是很有用的,但是如果你想让你的OpenGL图形有用户交互呢?让你的OpenGL ES应用有触摸交互的关键是,扩展你的GLSurfaceView的实现重载onTouchEvent()方法来监听触摸事件。

本节内容将向你展示如何监听触摸事件来让用户旋转一个图形。

一、设置触摸事件

为了你的OpenGL ES应用能够响应触摸事件,你必须在你的GLSurfaceView中实现onTouchEvent()方法,下面的实现例子展示了怎样监听MotionEvent.ACTION_MOVE事件,并将该事件转换成图形的旋转角度。

private final float TOUCH_SCALE_FACTOR = 180.0f / 320;
private float mPreviousX;
private float mPreviousY;

@Override
public boolean onTouchEvent(MotionEvent e) {
    // MotionEvent reports input details from the touch screen

Android OpenGL ES 开发(六): OpenGL ES 添加运动效果

在屏幕上绘制图形只是OpenGL的相当基础的特点,你也可以用其他的Android图形框架类来实现这些,包括Canvas和Drawable对象。OpenGL ES为在三维空间中移动和变换提供了额外的功能,并提供了创建引人注目的用户体验的独特方式。

在本文中,你将进一步使用OpenGL ES学习怎样为你的图形添加一个旋转动作。

一、旋转一个图形

用OpenGL ES 2.0来旋转一个绘制对象是相对简单的。在你的渲染器中,添加一个新的变换矩阵(旋转矩阵),然后把它与你的投影与相机视图变换矩阵合并到一起:

private float[] mRotationMatrix = new float[16];
public void onDrawFrame(GL10 gl) {
    float[] scratch = new float[16];
    ...
    // Create a rotation transformation for the triangle
    long time = SystemClock.uptimeMillis() % 4000L;

Android OpenGL ES 开发(五): OpenGL ES 使用投影和相机视图

OpenGL ES环境允许你以更接近于你眼睛看到的物理对象的方式来显示你绘制的对象。物理查看的模拟是通过对你所绘制的对象的坐标进行数学变换完成的:

  •  Projection — 这个变换是基于他们所显示的GLSurfaceView的宽和高来调整绘制对象的坐标的。没有这个计算变换,通过OpenGL绘制的形状会在不同显示窗口变形。这个投影变化通常只会在OpenGL view的比例被确定或者在你渲染器的onSurfaceChanged()方法中被计算。想要了解更多的关于投影和坐标映射的相关信息,请看绘制对象的坐标映射。

  •  Camera View — 这个换是基于虚拟的相机的位置来调整绘制对象坐标的。需要着重注意的是,OpenGL ES并没有定义一个真实的相机对象,而是提供一个实用方法,通过变换绘制对象的显示来模拟一个相机。相机视图变换可能只会在你的GLSurfaceView被确定时被计算,或者基于用户操作或你应用程序的功能来动态改变。

本课程描述怎样创建投影和相机视图并将其应用的到你的GLSurfaceView的绘制对象上。

定义投影

Android OpenGL ES 开发(四): OpenGL ES 绘制形状

上文中,我们使用OpenGL定义了能够被绘制出来的形状了,现在我们想绘制出来它们。使用OpenGLES 2.0来绘制形状会比你想象的需要更多的代码。因为OpenGL的API提供了大量的对渲染管线的控制能力。

本文就将讲述如何使用OpenGL ES 2.0 API来绘制出来我们上节定义的形状。

一、初始化形状

在你做任何绘制操作之前,你必须要初始化并加载你准备绘制的形状。除非形状的结构(指原始的坐标)在执行过程中发生改变,你都应该在你的Renderer的方法onSurfaceCreated()中进行内存和效率方面的初始化工作。

public class MyGLRenderer implements GLSurfaceView.Renderer {
    ...
    private Triangle mTriangle;
    private Square   mSquare;
    public void onSurfaceCreated(GL10 unused, EGLConfig config) {
        ...

Android OpenGL ES 开发(三): OpenGL ES 定义形状

上篇文章,我们能够配置好基本的Android OpenGL 使用的环境。但是如果我们不了解OpenGL ES如何定义图像的一些基本知识就使用OpenGL ES进行绘图还是有点棘手的。所以能够在OpenGL ES的View里面定义要绘制的形状是进行高端绘图操作的第一步。

本文主要做的事情就是为了讲解Android设备屏幕相关的OpenGL ES坐标系统,定义形状,形状面的基础知识,以及定义三角形和正方形。

一、定义三角形

OpenGL ES允许你使用三维空间坐标系定义绘制的图像,所以你在绘制一个三角形之前必须要先定义它的坐标。在OpenGL中,这样做的典型方法是为坐标定义浮点数的顶点数组。

为了获得最大的效率,可以将这些坐标写入ByteBuffer,并传递到OpenGL ES图形管道进行处理。

public class Triangle {

    private FloatBuffer vertexBuffer;

    // number of coordinates per vertex in this array

Android OpenGL ES 开发(二): OpenGL ES 环境搭建

为了在Android应用程序中使用OpenGL ES绘制图形,必须要为他们创建一个视图容器。其中最直接或者最常用的方式就是实现一个GLSurfaceView和一个GLSurfaceView.Renderer。GLSurfaceView是用OpenGL绘制图形的视图容器,GLSurfaceView.Renderer控制在该视图内绘制的内容。

下面将讲解如何使用GLSurfaceView 和 GLSurfaceView.Renderer 在一个简单的应用程序的Activity上面做一个最小的实现。

一、在Manifest中声明OpenGL ES使用

为了让你的应用程序能够使用OpenGL ES 2.0的API,你必须添加以下声明到manifest:

<uses-feature android:glEsVersion="0x00020000" android:required="true" />

如果你的应用程序需要使用纹理压缩,你还需要声明你的应用程序需要支持哪种压缩格式,以便他们安装在兼容的设备上。

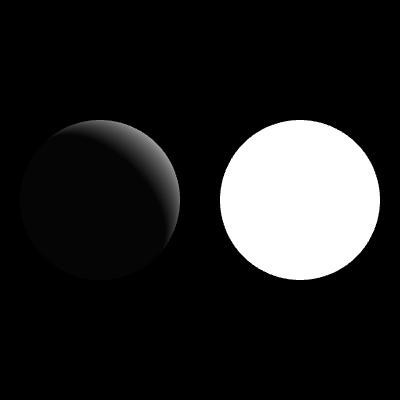

OpenGL光源位置

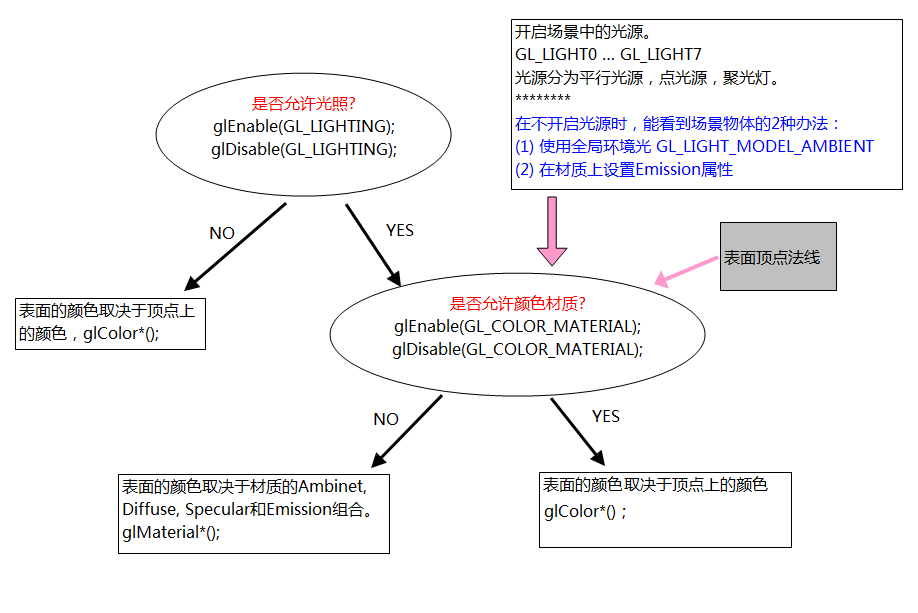

一、OpenGL光源简介

OpenGL提供了多种形式的光源,如点光源、平行光源和聚光灯光源等。所有光源都使用 glLight*接口来设置光源属性,其中包括 glLight{if} 和 glLight{if}v 两类。

1、示例光源

GLfloat ambient[] = {0.3f, 0.3f, 0.3f, 1.0f};  // 环境强度
GLfloat diffuse[] = {1.0f, 1.0f, 1.0f, 1.0f};  // 散射强度
GLfloat specular[] = {1.0f, 1.0f, 1.0f, 1.0f}; // 镜面强度

// 点光源, GL_POSITION属性的最后一个参数为1
GLfloat position[] = {-3.0f, -3.4f, -8.8f, 1.0f};
glLightfv(GL_LIGHT0, GL_POSITION, position);
glLightfv(GL_LIGHT0, GL_AMBIENT, ambient);

Android OpenGL ES 开发(一): OpenGL ES 介绍

简介OpenGL ES

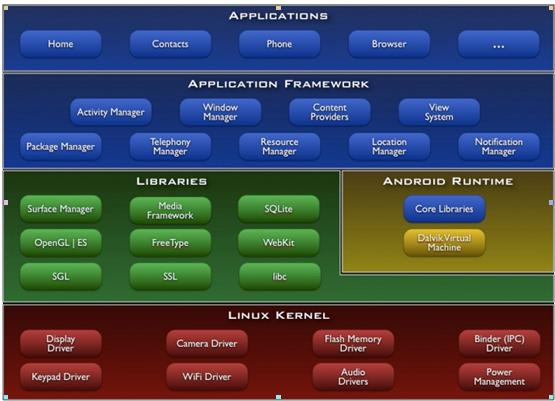

谈到OpenGL ES,首先我们应该先去了解一下Android的基本架构,基本架构下图:

Android OpenGL ES 开发(一): OpenGL ES 介绍

在这里我们可以找到Libraries里面有我们目前要接触的库,即OpenGL ES。

根据上图可以知道Android 目前是支持使用开放的图形库的,特别是通过OpenGL ES API来支持高性能的2D和3D图形。OpenGL是一个跨平台的图形API。为3D图形处理硬件指定了一个标准的软件接口。OpenGL ES 是适用于嵌入式设备的OpenGL规范。

Android 支持OpenGL ES API版本的详细状态是:

  •   OpenGL ES 1.0 和 1.1 能够被Android 1.0及以上版本支持
  •   OpenGL ES 2.0 能够被Android 2.2及更高版本支持

OpenGL中FBO的概念及其应用

FBO一个最常见的应用就是:渲染到纹理(render to texture),通过这项技术可以实现发光效果,环境映射,阴影映射等很炫的效果。

OpenGL中的Frame Buffer Object(FBO)扩展,被推荐用于把数据渲染到纹理对像。相对于其它同类技术,如数据拷贝或交换缓冲区等,使用FBO技术会更高效并且更容易实现。

在OpenGL渲染管线中,几何数据和纹理最终都是以2d像素绘制到屏幕上。最后一步的渲染目标在OpenGL渲染管线中被称为帧缓存(frame buffer)。帧缓存是颜色缓存、深度缓存、模板缓存、累积缓存的集合。默认情况下, OpenGL使用的帧缓存是由窗体系统创建和管理的。

在OpenGL扩展中,GL_EXT_framebuffer_object扩展提供了一个创建额外帧缓存对象(FBO)的接口。这个帧缓存的创建和控制完全是由OpenGL完成的,有别于窗体系统创建的默认的帧缓存。与系统默认的帧缓存类似,一个FBO也是颜色缓存、深度缓存、模板缓存的集合(FBO不包括累积缓存),然后OpenGL程序就可以把渲染重定向到FBO中。

这里有一个新的概念需要注意,那就是renderbuffer object。这个对象是通过GL_EXT_framebuffer_object扩展创建。它被用来在渲染过程中为一个2D图像提供渲染目标。

OpenGL基础之Stencil Testing

stencil testing发生在fragment shader之后,depth testing之前,它利用stencil-buffer来舍弃一些片元,余下的会进入depth testing进行进一步的比较。

stencil buffer中每一个片元通常对应一个8bit的stencil value,也就是每一个像素或者片元可以设置256个不同的值,我们可以根据这些值来决定哪些片元可以保留,哪些可以舍弃。

OpenGL基础之Stencil Testing

我们可以在片元渲染的过程中,指定stencil-buffer中的值;在同一个渲染循环中,就可以读stencil buffer中的值,来保留或者舍弃一些片段,通常的流程如下:

1、开启写stencil-buffer

2、渲染物体,更新stencil-buffer

3、关闭写stencil-buffer

4、渲染物体,并根据stencil-testing结果舍弃一些片元

同步内容
