学习OpenGL ES之高级光照

基本光照中为大家介绍了环境光和漫反射光构成的基本光照模型。本文将为大家介绍Blinn-Phong光照模型,通过环境光,漫反射光和高光渲染出更加真实的物体。

学习OpenGL ES之高级光照

Blinn-Phong光照模型分为三个部分,环境光,漫反射光,高光(也可以理解为镜面反射光),将这三种光和物体本来的颜色融合,就可以计算出最终的颜色了。下面我们先来介绍这三种光的物理含义。

环境光

真实世界里,就算在晚上,物体也不一定会处于完全黑暗状态,总会有一些微弱的光源照亮物体,比如月光,被灯光照亮的天空等等,为了模拟这种情况,我们使用环境光这一概念来表达周围环境提供的微弱光亮。对于环境光我们可以使用环境光颜色 ambientColor 和强度 ambientIndensity 来表示。 ambientColor 乘以 ambientIndensity 就是环境光产生的颜色。

如果你处于大森林中又恰巧乌云蔽月,应该就不用计算环境光了。

漫反射光

表面粗糙的物体会将光反射到各个方向,无论我们从哪个方向观察它,都会看到一样的光照效果。我们把这些光称为漫反射光。

白光是由各种不同颜色(波长)的光组成的。如果我们看到物体是红色,就表明这个物体把除了红光外的其他光都吸收了。我们可以用向量乘法轻松的来表达这一物理现象。

物体颜色 = (1.0, 0.0, 0.0) // r,g,b
白光 = (1.0, 1.0, 1.0) // r,g,b
白光照射物体后 = (1.0, 1.0, 1.0) * (1.0, 0.0, 0.0)  = (1.0 * 1.0, 1.0 * 0.0, 1.0 * 0.0) = (1.0, 0.0, 0.0)

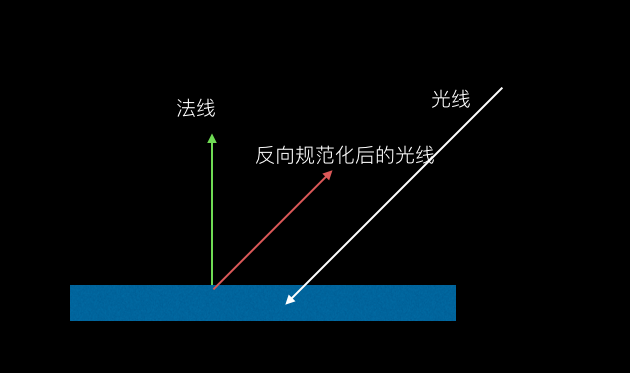

有了这个公式,我们可以随意调整物体的颜色和光的颜色,然后通过它计算出最终色。除了颜色我们还需要计算接受到的光照强度,这个在基本光照中已有提及。我们通过光线和法线的夹角来计算接受到的光照强度。强度乘以上面计算出的最终色就是漫反射光产生的颜色。

学习OpenGL ES之高级光照

高光

表面光滑的物体,比如汽车的烤漆,光滑的金属,会对光进行镜面反射,如果你的眼睛刚好在光线的反射光附近,那么你将看到强烈的光照。传统的Phong光照模型就是先计算光线相对于当前法线的反射光,然后将视线向量和反射光向量点乘来计算观察到的反射光强度。但是这种算法在视线和反射光夹角大于90度时效果不佳,所以本文采用Blinn-Phong模型来计算反射光强度。

学习OpenGL ES之高级光照

我们先求解出视线向量和光线向量的半向量H,就是将视线向量和光线向量规范化后相加再规范化。然后将H和法向量N点乘来计算高光强度 specularStrength 。计算出强度后,我们会使用一个参数 smoothness 再次处理强度, specularStrength= pow(specularStrength, smoothness)smoothness 越大,高光就会使平面显得越光滑。
学习OpenGL ES之高级光照

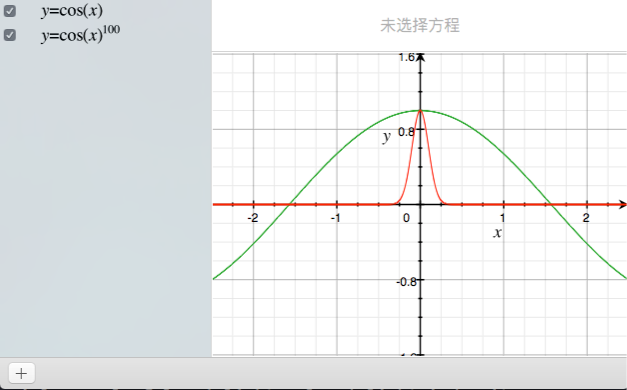

红色是pow(cos, 100)曲线,绿色是cos曲线。

通过上图我们可以看出来,对cos进行幂运算,指数越大,曲线边缘下降越快,而且越窄。我们看到的光滑表面一般都具有较窄和快速衰减的高光,所以smoothness取较大值时,可以模拟光滑的表面。

Fragment Shader

了解完原理后,接下来我们来看看新的Fragment Shader。

precision highp float;

// 平行光
struct Directionlight {
    vec3 direction;
    vec3 color;
    float indensity;
    float ambientIndensity;
};

struct Material {
    vec3 diffuseColor;
    vec3 ambientColor;
    vec3 specularColor;
    float smoothness; // 0 ~ 1000 越高显得越光滑
};

varying vec3 fragNormal;
varying vec2 fragUV;
varying vec3 fragPosition;

uniform float elapsedTime;
uniform Directionlight light;
uniform Material material;
uniform vec3 eyePosition;
uniform mat4 normalMatrix;
uniform mat4 modelMatrix;

uniform sampler2D diffuseMap;

void main(void) {
    vec3 normalizedLightDirection = normalize(-light.direction);
    vec3 transformedNormal = normalize((normalMatrix * vec4(fragNormal, 1.0)).xyz);

    // 计算漫反射
    float diffuseStrength = dot(normalizedLightDirection, transformedNormal);
    diffuseStrength = clamp(diffuseStrength, 0.0, 1.0);
    vec3 diffuse = diffuseStrength * light.color * material.diffuseColor * light.indensity;

    // 计算环境光
    vec3 ambient = vec3(light.ambientIndensity) * material.ambientColor;

    // 计算高光
    vec4 eyeVertexPosition = modelMatrix * vec4(fragPosition, 1.0);
    vec3 eyeVector = normalize(eyePosition - eyeVertexPosition.xyz);
    vec3 halfVector = normalize(normalizedLightDirection + eyeVector);
    float specularStrength = dot(halfVector, transformedNormal);
    specularStrength = pow(specularStrength, material.smoothness);
    vec3 specular = specularStrength * material.specularColor * light.color * light.indensity;

    // 最终颜色计算
    vec3 finalColor = diffuse + ambient + specular;

    gl_FragColor = vec4(finalColor, 1.0);
}

首先我们定义了两个结构体 struct Directionlightstruct Material ,来描述平行光照和物体材质。下面是他们中成员变量的定义。

Directionlight

- vec3 direction; 描述光照方向,和之前的 lightDirection 含义一致。
- vec3 color; 光的颜色
- float indensity; 光照强度,推荐值0~1,大于1的值可能会使物体大面积曝光过度。
- float ambientIndensity; 环境光强度,可以放到结构体外,不是每个灯光必须的参数。

Material

- vec3 diffuseColor; 物体的颜色,可以使用diffuse贴图来代替 diffuseColor
- vec3 ambientColor; 环境光颜色,可以放到结构体外,如果你想所有的物体共享相同的环境光颜色的话。
- vec3 specularColor; 高光颜色,我们可以为高光指定颜色,或者让高光的颜色和灯光颜色相同。
- float smoothness; 平滑度,从0到1000。

然后我们用这两个结构定义灯光和材质的 uniform

uniform Directionlight light;
uniform Material material;

接下来分别计算三种光照颜色。

漫反射

// 计算漫反射
float diffuseStrength = dot(normalizedLightDirection, transformedNormal);
diffuseStrength = clamp(diffuseStrength, 0.0, 1.0);
vec3 diffuse = diffuseStrength * light.color * material.diffuseColor * light.indensity;

normalizedLightDirection 是反向并规范后的光照向量, transformedNormal 是变换后的法线,利用他们的点乘计算出强度 diffuseStrength ,再将光照颜色,材质颜色,漫反射强度和光照强度相乘就得出了最终漫反射的颜色 diffuse

环境光

vec3 ambient = vec3(light.ambientIndensity) * material.ambientColor;

环境光强度乘以环境光颜色即是最终的环境光颜色 ambient

高光

// 计算高光
vec4 worldVertexPosition = modelMatrix * vec4(fragPosition, 1.0);
vec3 eyeVector = normalize(eyePosition - worldVertexPosition.xyz);
vec3 halfVector = normalize(normalizedLightDirection + eyeVector);
float specularStrength = dot(halfVector, transformedNormal);
specularStrength = pow(specularStrength, material.smoothness);
vec3 specular = specularStrength * material.specularColor * light.color * light.indensity;

先计算出顶点在世界坐标的位置 worldVertexPosition ,然后求出视线的向量 eyeVector ,通过视线向量和光线向量求解出半向量 halfVector 。接着使用半向量 halfVector 和法向量 transformedNormal 进行点乘计算出高光强度 specularStrength ,最后把高光强度 specularStrength 进行幂运算,调整高光效果。将高光强度,高光颜色,光照颜色,光照强度相乘,计算出高光颜色 specular

在最后一步中,如果你希望你的高光颜色只受material.specularColor控制,可以把light.color从公式中移除。这取决于你想要的效果。

最终,我们通过简单的相加计算出最终颜色。

// 最终颜色计算
vec3 finalColor = diffuse + ambient + specular;

gl_FragColor = vec4(finalColor, 1.0);

OC代码

在OC代码中,我们在 ViewController 里增加了表示光照和材质的结构体,以及变量。

typedef struct  {
    GLKVector3 direction;
    GLKVector3 color;
    GLfloat indensity;
    GLfloat ambientIndensity;
} Directionlight;

typedef struct {
    GLKVector3 diffuseColor;
    GLKVector3 ambientColor;
    GLKVector3 specularColor;
    GLfloat smoothness; // 0 ~ 1000 越高显得越光滑
} Material;
@property (assign, nonatomic) Directionlight light;
@property (assign, nonatomic) Material material;

viewDidLoad 中进行了初始化。

Directionlight defaultLight;
defaultLight.color = GLKVector3Make(1, 1, 1); // 白色的灯
defaultLight.direction = GLKVector3Make(1, -1, 0);
defaultLight.indensity = 1.0;
defaultLight.ambientIndensity = 0.1;
self.light = defaultLight;

Material material;
material.ambientColor = GLKVector3Make(1, 1, 1);
material.diffuseColor = GLKVector3Make(0.1, 0.1, 0.1);
material.specularColor = GLKVector3Make(1, 1, 1);
material.smoothness = 300;
self.material = material;

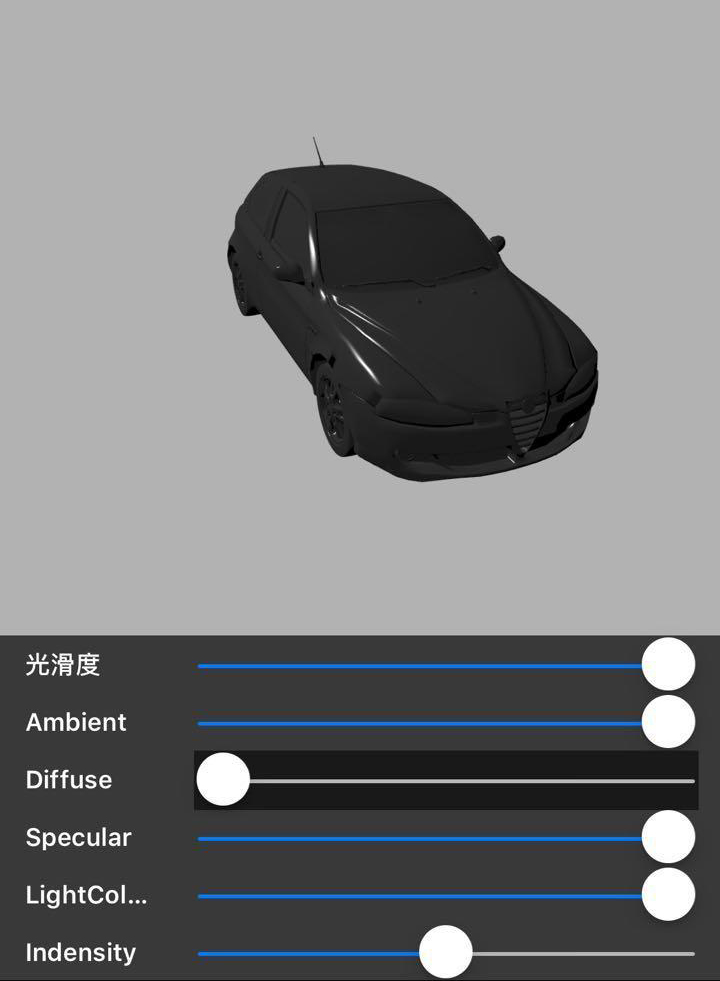

你可以任意调整颜色来修改渲染结果,或者运行程序,使用内置的UI调整各个变量的值。我增加了一些Slider来调整这些参数。

#pragma mark - Arguments Adjust

- (IBAction)smoothnessAdjust:(UISlider *)sender {
    Material _material = self.material;
    _material.smoothness = sender.value;
    self.material = _material;
}

- (IBAction)indensityAdjust:(UISlider *)sender {
    Directionlight _light = self.light;
    _light.indensity = sender.value;
    self.light = _light;

}

- (IBAction)lightColorAdjust:(UISlider *)sender {
    GLKVector3 yuv = GLKVector3Make(1.0, (cos(sender.value) + 1.0) / 2.0, (sin(sender.value) + 1.0) / 2.0);
    Directionlight _light = self.light;
    _light.color = [self colorFromYUV:yuv];
    if (sender.value == sender.maximumValue) {
        _light.color = GLKVector3Make(1, 1, 1);
    }
    self.light = _light;
        sender.backgroundColor = [UIColor colorWithRed:_light.color.r green:_light.color.g blue:_light.color.b alpha:1.0];
}

- (IBAction)ambientColorAdjust:(UISlider *)sender {
    GLKVector3 yuv = GLKVector3Make(1.0, (cos(sender.value) + 1.0) / 2.0, (sin(sender.value) + 1.0) / 2.0);
    Material _material = self.material;
    _material.ambientColor = [self colorFromYUV:yuv];
    if (sender.value == sender.maximumValue) {
        _material.ambientColor = GLKVector3Make(1, 1, 1);
    }
    self.material = _material;
    sender.backgroundColor = [UIColor colorWithRed:_material.ambientColor.r green:_material.ambientColor.g blue:_material.ambientColor.b alpha:1.0];
}

- (IBAction)diffuseColorAdjust:(UISlider *)sender {
    GLKVector3 yuv = GLKVector3Make(1.0, (cos(sender.value) + 1.0) / 2.0, (sin(sender.value) + 1.0) / 2.0);
    Material _material = self.material;
    _material.diffuseColor = [self colorFromYUV:yuv];
    if (sender.value == sender.maximumValue) {
        _material.diffuseColor = GLKVector3Make(1, 1, 1);
    }
    if (sender.value == sender.minimumValue) {
        _material.diffuseColor = GLKVector3Make(0.1, 0.1, 0.1);
    }
    self.material = _material;
    sender.backgroundColor = [UIColor colorWithRed:_material.diffuseColor.r green:_material.diffuseColor.g blue:_material.diffuseColor.b alpha:1.0];
}

- (IBAction)specularColorAdjust:(UISlider *)sender {
    GLKVector3 yuv = GLKVector3Make(1.0, (cos(sender.value) + 1.0) / 2.0, (sin(sender.value) + 1.0) / 2.0);
    Material _material = self.material;
    _material.specularColor = [self colorFromYUV:yuv];
    if (sender.value == sender.maximumValue) {
        _material.specularColor = GLKVector3Make(1, 1, 1);
    }
    self.material = _material;
    sender.backgroundColor = [UIColor colorWithRed:_material.specularColor.r green:_material.specularColor.g blue:_material.specularColor.b alpha:1.0];
}


- (GLKVector3)colorFromYUV:(GLKVector3)yuv {
    float Cb, Cr, Y;
    float R ,G, B;
    Y = yuv.x * 255.0;
    Cb = yuv.y * 255.0 - 128.0;
    Cr = yuv.z * 255.0 - 128.0;

    R = 1.402 * Cr + Y;
    G = -0.344 * Cb - 0.714 * Cr + Y;
    B = 1.772 * Cb + Y;

    return GLKVector3Make(MIN(1.0, R / 255.0), MIN(1.0, G / 255.0), MIN(1.0, B / 255.0));
}

在渲染代码中,将灯光和材质传递给Shader。

- (void)glkView:(GLKView *)view drawInRect:(CGRect)rect {
    [super glkView:view drawInRect:rect];

    [self.objects enumerateObjectsUsingBlock:^(GLObject *obj, NSUInteger idx, BOOL *stop) {
        [obj.context active];
        [obj.context setUniform1f:@"elapsedTime" value:(GLfloat)self.elapsedTime];
        [obj.context setUniformMatrix4fv:@"projectionMatrix" value:self.projectionMatrix];
        [obj.context setUniformMatrix4fv:@"cameraMatrix" value:self.cameraMatrix];
        [obj.context setUniform3fv:@"eyePosition" value:self.eyePosition];
        [obj.context setUniform3fv:@"light.direction" value:self.light.direction];
        [obj.context setUniform3fv:@"light.color" value:self.light.color];
        [obj.context setUniform1f:@"light.indensity" value:self.light.indensity];
        [obj.context setUniform1f:@"light.ambientIndensity" value:self.light.ambientIndensity];
        [obj.context setUniform3fv:@"material.diffuseColor" value:self.material.diffuseColor];
        [obj.context setUniform3fv:@"material.ambientColor" value:self.material.ambientColor];
        [obj.context setUniform3fv:@"material.specularColor" value:self.material.specularColor];
        [obj.context setUniform1f:@"material.smoothness" value:self.material.smoothness];


        [obj draw:obj.context];
    }];
}

注意传递 struct 给Shader的写法,我们需要为struct中每一个成员单独传递值。除了灯光和材质外,我还传递了 eyePosition 给 Shader,这是摄像机的位置,用来计算视线向量。

到此,一个Blinn-Phong光照模型就构建完了。现在我们可以将上篇文章中未介绍的mtl文件在此做一个说明了。mtl文件保存了物体材质的信息,基本的结构如下。

newmtl mtlName
Ns 94.117647
Ka 1.000000 1.000000 1.000000
Kd 0.640000 0.640000 0.640000
Ks 0.500000 0.500000 0.500000
d 1.0
illum 2
map_Kd XXX
map_Ks XXX
map_Ka XXX
map_Bump XXX
map_d XXX

- newmtl xxx 表示材质的名称,在obj文件中可以通过名称来引用材质。
- Ns 94.117647 高光调整参数,类似于我们的 smoothness
- Ka 1.000000 1.000000 1.000000 环境光颜色
- Kd 0.640000 0.640000 0.640000 漫反射颜色
- Ks 0.500000 0.500000 0.500000 高光颜色
- d 1.0 溶解度,为0时完全透明,1完全不透明。
- illum 2 光照模式,0 禁止光照, 1 只有环境光和漫反射光,2 所有光照启用。
- map_XX map开头的都是各种颜色的贴图,如果有值,就是使用贴图来代替纯色, map_Bump 表示法线贴图,在后面会有文章详细介绍。
了解到他们的含义后,我们就可以很轻易的将他们运用到Blinn-Phong光照模型中了。

本文主要介绍了平行光的Blinn-Phong光照模型。如果是点光源呢?其实只要通过点光源的位置和顶点位置计算出光线向量,剩下的计算都是一样的。我将在分支 chapter18-point 实现点光源的效果,如果你有兴趣,可以前去clone查看。

作者:handyTOOLd
本文所用的代码在 https://github.com/SquarePants1991/OpenGLESLearn.git 的chapter18分支中。
