PIC32MZ——按键中断

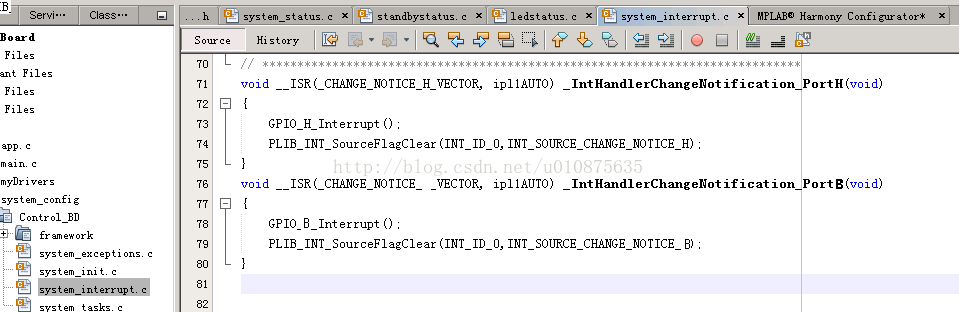

Harmony中,使用GPIO中断非常方便,仅需三步:一是将需要使用的GPIO设为Input;二是勾选ChangeNotify(如果想要设置默认状态,还可以设置上拉或者下拉);三是在system_interrupt中调用中断函数。

以下为示例,按键为RB12,这里是按下按键接地,低电平,包含长按以及短按处理:

PIC32MZ——按键中断

PIC32MZ——按键中断

PIC32MZ——按键中断

void GPIO_B_Interrupt(void)
{
    //press is low
    bool sw3State = SYS_PORTS_PinRead(PORTS_ID_0,PORT_CHANNEL_B,12);

    Sys_Delay_ms(20); //avoid shake
    if(sw3State!=SYS_PORTS_PinRead(PORTS_ID_0,PORT_CHANNEL_B,12))
        return;

    if(!sw3State)  //just get press ,low
    {
        uint8_t j=0;
        for(j=0;j<30;j++)
        {
            if(sw3State!=SYS_PORTS_PinRead(PORTS_ID_0,PORT_CHANNEL_B,12))  //short press
            {
                 PowerSwitchStateChange(false);  //short press
                 return;
            }
            Sys_Delay_ms(300);
        }

        PowerSwitchStateChange(true);  //long press
    }

}

可以在短按函数和长按函数里面添加输出LED显示,输出方法参考 前一篇 ,这里就不赘述了,比较简单。完成后烧入PIC即可。

转自: beatfan的博客
