学习OpenGL ES之激光特效

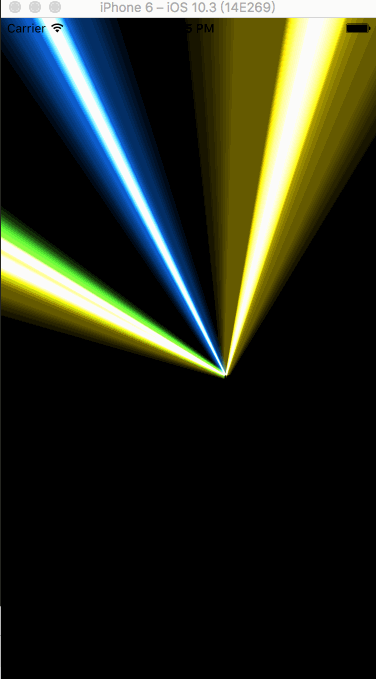

本文主要介绍如何使用2个四边形实现一个简单的激光效果。下面是最终效果图。

学习OpenGL ES之激光特效

在了解激光实现原理之前,先介绍一下我对上一篇文章的代码进行的简单重构。我把OpenGL关键性的代码都集成到了
GLContext 类中。

#import <GLKit/GLKit.h>

@interface GLContext : NSObject
@property (assign, nonatomic) GLuint program;
+ (id)contextWithVertexShaderPath:(NSString *)vertexShaderPath fragmentShaderPath:(NSString *)fragmentShaderPath;
- (id)initWithVertexShader:(NSString *)vertexShader fragmentShader:(NSString *)fragmentShader;
- (void)active;

/// draw functions
- (void)drawTriangles:(GLfloat *)triangleData vertexCount:(GLint)vertexCount;

/// uniform setters
- (void)setUniform1i:(NSString *)uniformName value:(GLint)value;
- (void)setUniform1f:(NSString *)uniformName value:(GLfloat)value;
- (void)setUniform3fv:(NSString *)uniformName value:(GLKVector3)value;
- (void)setUniformMatrix4fv:(NSString *)uniformName value:(GLKMatrix4)value;

/// texture
- (void)bindTexture:(GLKTextureInfo *)textureInfo to:(GLenum)textureChannel uniformName:(NSString *)uniformName;

@end

这个类可以做以下事情:

编译链接 Shader ,生成 program

调用 active 激活 GLContext 中的 program

使用 drawTriangles 绘制三角形,后面会增加绘制三角带,线和点等等。

setUniformXXX 系列方法用来设置各种 uniform 的值。当然还可以增加更多。

bindTexture 用来绑定纹理到指定通道。

有了这个类之后,我们可以为不同的 Shader 建立不同的 GLContext ,这就意味着我们可以方便的在同一场景使用不同的Shader渲染不同的物体。 GLContext 的实现代码都是之前已有的代码,比较简单就不详述了。

回到激光特效实现的原理, 开头说到它是由两个四边形组成的,具体的形状如下。

学习OpenGL ES之激光特效

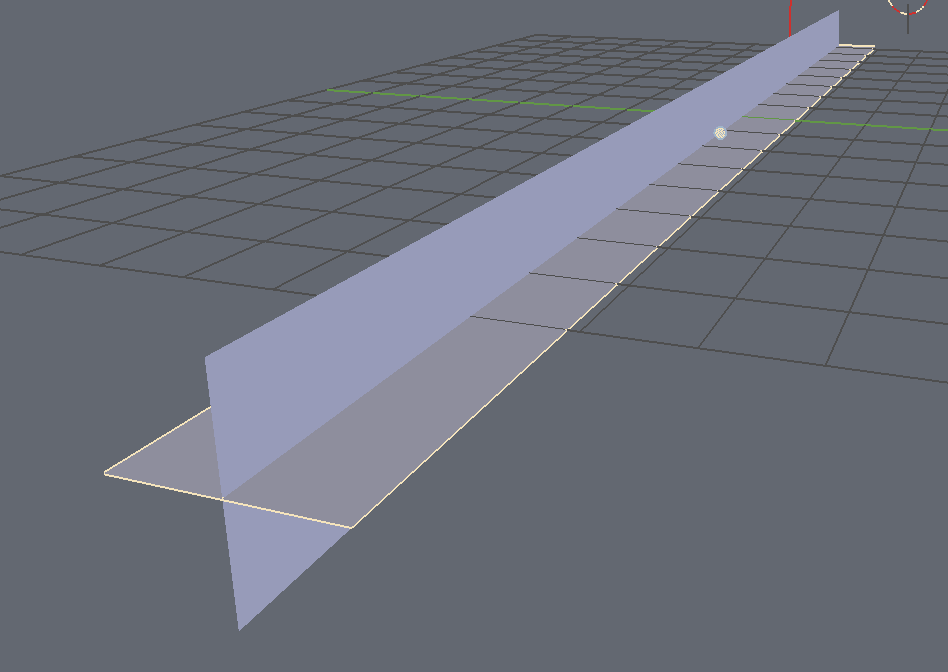

两个四边形垂直相交,然后分别为他们加上一张纹理图。

学习OpenGL ES之激光特效

渲染这两个四边形时,不能够使用前面介绍的光照模型,在Fragment Shader中直接返回纹理色即可,所以我们可以为激光单独创建一个Fragment Shader。

precision highp float;

varying vec2 fragUV;

uniform sampler2D diffuseMap;
uniform float life; // max: 1, min: 0
uniform float hue;

#define Max(a, b) (a > b ? a : b)
#define Min(a, b) (a < b ? a : b)

float hue2rgb(float p, float q, float t) {
    if(t < 0.0) t += 1.0;
    if(t > 1.0) t -= 1.0;
    if(t < 1.0/6.0) return p + (q - p) * 6.0 * t;
    if(t < 1.0/2.0) return q;
    if(t < 2.0/3.0) return p + (q - p) * (2.0/3.0 - t) * 6.0;
    return p;
}

vec3 hslToRgb(float h, float s, float l){
    float r, g, b;
    if(s == 0.0){
        r = g = b = l; // achromatic
    }else{
        float q = l < 0.5 ? l * (1.0 + s) : l + s - l * s;
        float p = 2.0 * l - q;
        r = hue2rgb(p, q, h + 1.0/3.0);
        g = hue2rgb(p, q, h);
        b = hue2rgb(p, q, h - 1.0/3.0);
    }

    return vec3(r, g, b);
}

vec3 rgbToHsl(float r, float g, float b) {
    float max = Max(r, Max(g, b));
    float min = Min(r, Min(g, b));
    float h, s, l = (max + min) / 2.0;

    if(max == min){
        h = s = 0.0; // achromatic
    }else{
        float d = max - min;
        s = l > 0.5 ? d / (2.0 - max - min) : d / (max + min);
        if (max == r) h = (g - b) / d + (g < b ? 6.0 : 0.0);
        if (max == g) h = (b - r) / d + 2.0;
        if (max == b) h = (r - g) / d + 4.0;
        h /= 6.0;
    }

    return vec3(h, s, l);
}

void main(void) {
    float v = (fragUV.y > 0.05 && fragUV.y < 0.95) ? 0.5 : fragUV.y;
    vec4 materialColor = texture2D(diffuseMap, vec2(fragUV.x, v));
    vec3 hsl = rgbToHsl(materialColor.x, materialColor.y, materialColor.z);
    hsl.x = hue;
    vec3 rgb = hslToRgb(hsl.x, hsl.y, hsl.z);
    gl_FragColor = vec4(rgb, materialColor.a * life);
}

看起来很长,因为除了实现读取纹理色之外,还实现了变色,渐隐渐现,防止拉伸过渡等功能。下面我来逐一解释这些功能。

渐隐渐现

该功能主要依靠 uniform float life; 实现, life的值从0到1。 gl_FragColor = vec4(rgb, materialColor.a * life); 所以最后相乘等到的颜色也是从全透明到原本的颜色,从而实现了渐隐渐现的效果。

变色

例子中贴图的颜色是蓝色的,为了不做更多颜色的贴图却可以实现不同颜色的激光效果,这里将颜色从RGB空间转换为HSL空间,然后根据 uniform float hue; 调整HSL的第一个组件值Hue就可以调整颜色了。相关代码如下。

uniform float hue;

#define Max(a, b) (a > b ? a : b)
#define Min(a, b) (a < b ? a : b)

float hue2rgb(float p, float q, float t) {
    if(t < 0.0) t += 1.0;
    if(t > 1.0) t -= 1.0;
    if(t < 1.0/6.0) return p + (q - p) * 6.0 * t;
    if(t < 1.0/2.0) return q;
    if(t < 2.0/3.0) return p + (q - p) * (2.0/3.0 - t) * 6.0;
    return p;
}

vec3 hslToRgb(float h, float s, float l){
    float r, g, b;
    if(s == 0.0){
        r = g = b = l; // achromatic
    }else{
        float q = l < 0.5 ? l * (1.0 + s) : l + s - l * s;
        float p = 2.0 * l - q;
        r = hue2rgb(p, q, h + 1.0/3.0);
        g = hue2rgb(p, q, h);
        b = hue2rgb(p, q, h - 1.0/3.0);
    }

    return vec3(r, g, b);
}

vec3 rgbToHsl(float r, float g, float b) {
    float max = Max(r, Max(g, b));
    float min = Min(r, Min(g, b));
    float h, s, l = (max + min) / 2.0;

    if(max == min){
        h = s = 0.0; // achromatic
    }else{
        float d = max - min;
        s = l > 0.5 ? d / (2.0 - max - min) : d / (max + min);
        if (max == r) h = (g - b) / d + (g < b ? 6.0 : 0.0);
        if (max == g) h = (b - r) / d + 2.0;
        if (max == b) h = (r - g) / d + 4.0;
        h /= 6.0;
    }

    return vec3(h, s, l);
}
void main(void) {
...
    vec3 hsl = rgbToHsl(materialColor.x, materialColor.y, materialColor.z);
    hsl.x = hue;
    vec3 rgb = hslToRgb(hsl.x, hsl.y, hsl.z);
...
}

HSL代表色相(H)、饱和度(S)、明度(L),其中色相是控制颜色的主要组件。

防止过度拉伸

这行代码主要就是防止贴图在y方向上过度拉伸,对于大于0.05小于0.95的值一律都按照0.5处理,当然也可以为x方向做同样的处理。这个和日常App开发中九宫格的原理是类似的。

float v = (fragUV.y > 0.05 && fragUV.y < 0.95) ? 0.5 : fragUV.y;

以上就是为激光编写的Fragment Shader,至于Vertex Shader,还可以复用原来的。回到OC代码。首先为激光的Shader创建 GLContext

- (void)prepareLaserGLContext {
    NSString *vertexShaderPath = [[NSBundle mainBundle] pathForResource:@"vertex" ofType:@".glsl"];
    NSString *fragmentShaderPath = [[NSBundle mainBundle] pathForResource:@"frg_laser" ofType:@".glsl"];
    self.laserContext = [GLContext contextWithVertexShaderPath:vertexShaderPath fragmentShaderPath:fragmentShaderPath];
}

接着,在绘制代码中就可以使用 GLContext 的相关方法代替原有的绘制代码了。

- (void)glkView:(GLKView *)view drawInRect:(CGRect)rect {
    [super glkView:view drawInRect:rect];

    [self.laserContext active];
    [self.laserContext setUniform1f:@"elapsedTime" value:(GLfloat)self.elapsedTime];
    [self.laserContext setUniformMatrix4fv:@"projectionMatrix" value:self.projectionMatrix];
    [self.laserContext setUniformMatrix4fv:@"cameraMatrix" value:self.cameraMatrix];

    [self.laserContext setUniform3fv:@"lightDirection" value:self.lightDirection];

    [self.lasers enumerateObjectsUsingBlock:^(Laser *obj, NSUInteger idx, BOOL *stop) {
        [obj draw:self.laserContext];
    }];
}

为了让创建多个激光变得简单,我将激光的相关方法封装到了Laser类中。我们在 ViewController 中要做的事情就是实例化多个Laser。并且在 update 中更新他们的状态。

- (void)prepareLasers {
    Laser *laser = [[Laser alloc] initWithLaserImage:[UIImage imageNamed:@"laser.png"]];
    laser.position = GLKVector3Make(0, 0, -40);
    laser.direction = GLKVector3Make(0.08, 0.08, 1);
    laser.length = 60;
    laser.radius = 1;
    [self.lasers addObject:laser];

    laser = [[Laser alloc] initWithLaserImage:[UIImage imageNamed:@"laser.png"]];
    laser.position = GLKVector3Make(0, 0, -40);
    laser.direction = GLKVector3Make(-0.08, -0.08, 1);
    laser.length = 60;
    laser.radius = 1;
    [self.lasers addObject:laser];

    laser = [[Laser alloc] initWithLaserImage:[UIImage imageNamed:@"laser.png"]];
    laser.position = GLKVector3Make(0, 0, -40);
    laser.direction = GLKVector3Make(-0.08, -0.08, 1);
    laser.length = 60;
    laser.radius = 1;
    [self.lasers addObject:laser];

    laser = [[Laser alloc] initWithLaserImage:[UIImage imageNamed:@"laser.png"]];
    laser.position = GLKVector3Make(0, 0, -40);
    laser.direction = GLKVector3Make(-0.08, -0.08, 1);
    laser.length = 60;
    laser.radius = 1;
    [self.lasers addObject:laser];
}

- (void)update {
    [super update];
    [self.lasers enumerateObjectsUsingBlock:^(Laser *obj, NSUInteger idx, BOOL *stop) {
        [obj update:self.timeSinceLastUpdate];
    }];
}

最后我们来看看Laser类中的具体实现。

#import

@class GLContext;

@interface Laser : NSObject
@property (assign, nonatomic) GLfloat life;
@property (assign, nonatomic) GLKVector3 position;
@property (assign, nonatomic) GLKVector3 direction;
@property (assign, nonatomic) float length;
@property (assign, nonatomic) float radius;

- (id)initWithLaserImage:(UIImage *)image;
- (void)update:(NSTimeInterval)timeSinceLastUpdate;
- (void)draw:(GLContext *)glContext;
@end

life 就是之前提到的控制渐隐渐现的参数, position 表示激光发射的位置,
direction 表示激光发射的方向, length 是长度, radius 是直径。初始化的时候将纹理图片传入即可。

update 中计算对应的 modelMatrix

- (void)update:(NSTimeInterval)timeSinceLastUpdate {
    self.life -= timeSinceLastUpdate;
    if (self.life <= 0) {
        self.life = 1;
        float x = rand() / (float)RAND_MAX * 0.1 - 0.05;
        float y = rand() / (float)RAND_MAX * 0.1 - 0.05;
        self.direction = GLKVector3Normalize(GLKVector3Make(x, y, 1));
        self.hue = rand() / (float)RAND_MAX * 1.0;
    }

    GLKVector3 defaultForward = GLKVector3Make(0, 0, 1);
    GLKVector3 rotateAxis = GLKVector3CrossProduct(defaultForward, self.direction);
    float cosAngle = GLKVector3DotProduct(defaultForward, self.direction);
    float angle = acos(cosAngle);

    GLKMatrix4 scaleMatrix = GLKMatrix4MakeScale(self.length, self.radius, self.radius);
    GLKMatrix4 rotateToZMatrix = GLKMatrix4MakeRotation(M_PI / 2, 0, 1, 0);
    GLKMatrix4 translateMatrix = GLKMatrix4MakeTranslation(0, 0, self.length / 2);
    GLKMatrix4 rotateMatrix = GLKMatrix4MakeRotation(angle, rotateAxis.x, rotateAxis.y, rotateAxis.z);
    GLKMatrix4 positionTranslateMatrix = GLKMatrix4MakeTranslation(self.position.x, self.position.y, self.position.z);
    self.modelMatrix = GLKMatrix4Multiply(rotateToZMatrix, scaleMatrix);

    self.modelMatrix = GLKMatrix4Multiply(translateMatrix, self.modelMatrix);
    self.modelMatrix = GLKMatrix4Multiply(rotateMatrix, self.modelMatrix);
    self.modelMatrix = GLKMatrix4Multiply(positionTranslateMatrix, self.modelMatrix);
}

上面的代码在每一次 life 小于等于0时,重置激光方向和色相Hue。计算
modelMatrix 的步骤如下:

1.根据方向计算旋转轴和旋转角。

2.计算缩放矩阵 scaleMatrix 将激光缩放到长 self.length ,直径
self.radius

3.因为默认较长的方向是x轴,所以再计算旋转到z轴的旋转矩阵 rotateToZMatrix

4.旋转到z轴后,将一端移至 (0,0,0)点,计算出 translateMatrix

5.在根据刚开始计算的旋转角和旋转轴计算旋转矩阵 rotateMatrix

6.最后计算将激光移至 self.position 的矩阵 positionTranslateMatrix

将上述矩阵相乘即可得到 modelMatrix ,注意是从下往上乘。

具体的绘制代码如下。 lifehue 都在 - (void)draw:(GLContext *)glContext 里传递给了Shader。 - (void)drawLaser:(GLContext *)glContext 中绘制了两个垂直平面,并且在绘制过程中禁用了 DepthMask

- (void)draw:(GLContext *)glContext {
    [glContext setUniformMatrix4fv:@"modelMatrix" value:self.modelMatrix];
    bool canInvert;
    GLKMatrix4 normalMatrix = GLKMatrix4InvertAndTranspose(self.modelMatrix, &canInvert);
    [glContext setUniformMatrix4fv:@"normalMatrix" value:canInvert ? normalMatrix : GLKMatrix4Identity];

    [glContext setUniform1f:@"life" value:self.life];
    [glContext bindTexture:self.diffuseTexture to:GL_TEXTURE0 uniformName:@"diffuseMap"];
    [glContext setUniform1f:@"hue" value:self.hue];

    [self drawLaser: glContext];
}

- (void)drawLaser:(GLContext *)glContext{
    glDepthMask(GL_FALSE);

    static GLfloat plane1[] = {
        -0.5, 0.5f, 0, 1, 0, 0,     1, 0, // x, y, z, r, g, b,每一行存储一个点的信息,位置和颜色
        -0.5f, -0.5f, 0, 0, 1, 0,   0, 0,
        0.5f, -0.5f, 0, 0, 0, 1,    0, 1,
        0.5, -0.5f, 0, 0, 0, 1,     0, 1,
        0.5f, 0.5f, 0, 0, 1, 0,     1, 1,
        -0.5f, 0.5f, 0, 1, 0, 0,    1, 0,
    };
    [glContext drawTriangles:plane1 vertexCount:6];

    static GLfloat plane2[] = {
        -0.5,0, 0.5f,  1, 0, 0,     1, 0, // x, y, z, r, g, b,每一行存储一个点的信息,位置和颜色
        -0.5f,0, -0.5f,  0, 1, 0,   0, 0,
        0.5f, 0, -0.5f, 0, 0, 1,    0, 1,
        0.5,0, -0.5f,  0, 0, 1,     0, 1,
        0.5f, 0, 0.5f, 0, 1, 0,     1, 1,
        -0.5f, 0,0.5f,  1, 0, 0,    1, 0,
    };
    [glContext drawTriangles:plane2 vertexCount:6];

    glDepthMask(GL_TRUE);
}

本文的例子中使用的 BlendFunc是glBlendFunc (GL_SRC_ALPHA, GL_DST_ALPHA); ,这种混合方式可以让激光显得更明亮一些。

到此,激光的效果就介绍完了,这个效果涉及到了之前大部分的知识,算是一个阶段性总结了吧。

本文所用的代码在 https://github.com/SquarePants1991/OpenGLESLearn.git 的laser分支中。
