Android OpenGL ES 开发(三): OpenGL ES 定义形状

上篇文章,我们能够配置好基本的Android OpenGL 使用的环境。但是如果我们不了解OpenGL ES如何定义图像的一些基本知识就使用OpenGL ES进行绘图还是有点棘手的。所以能够在OpenGL ES的View里面定义要绘制的形状是进行高端绘图操作的第一步。

本文主要做的事情就是为了讲解Android设备屏幕相关的OpenGL ES坐标系统,定义形状,形状面的基础知识,以及定义三角形和正方形。

一、定义三角形

OpenGL ES允许你使用三维空间坐标系定义绘制的图像,所以你在绘制一个三角形之前必须要先定义它的坐标。在OpenGL中,这样做的典型方法是为坐标定义浮点数的顶点数组。

为了获得最大的效率,可以将这些坐标写入ByteBuffer,并传递到OpenGL ES图形管道进行处理。

public class Triangle {

    private FloatBuffer vertexBuffer;

    // number of coordinates per vertex in this array
    static final int COORDS_PER_VERTEX = 3;
    static float triangleCoords[] = {   // in counterclockwise order:
             0.0f,  0.622008459f, 0.0f, // top
            -0.5f, -0.311004243f, 0.0f, // bottom left
             0.5f, -0.311004243f, 0.0f  // bottom right
    };

    // Set color with red, green, blue and alpha (opacity) values
    float color[] = { 0.63671875f, 0.76953125f, 0.22265625f, 1.0f };

    public Triangle() {
        // initialize vertex byte buffer for shape coordinates
        ByteBuffer bb = ByteBuffer.allocateDirect(
                // (number of coordinate values * 4 bytes per float)
                triangleCoords.length * 4);
        // use the device hardware's native byte order
        bb.order(ByteOrder.nativeOrder());

        // create a floating point buffer from the ByteBuffer
        vertexBuffer = bb.asFloatBuffer();
        // add the coordinates to the FloatBuffer
        vertexBuffer.put(triangleCoords);
        // set the buffer to read the first coordinate
        vertexBuffer.position(0);
    }
}

默认情况下,OpenGL ES采用坐标系,[0,0,0](X,Y,Z)指定GLSurfaceView框架的中心,[1,1,0]是框架的右上角,[ - 1,-1,0]是框架的左下角。 有关此坐标系的说明,请参阅OpenGL ES开发人员指南。

请注意,此图形的坐标以逆时针顺序定义。 绘图顺序非常重要,因为它定义了哪一面是您通常想要绘制的图形的正面,以及背面。关于这块相关的更多的内容,可以去查看一下相关的OpenGL ES 文档。

二、定义正方形

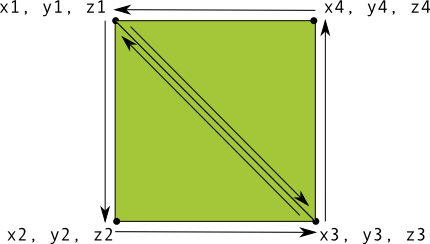

可以看到,在OpenGL里面定义一个三角形很简单。但是如果你想要得到一个更复杂一点的东西呢?比如一个正方形?能够找到很多办法来作到这一点,但是在OpenGL里面绘制这个图形的方式是将两个三角形画在一起。

Android OpenGL ES 开发(三): OpenGL ES 定义形状

同样,你应该以逆时针的顺序为这两个代表这个形状的三角形定义顶点,并将这些值放在一个ByteBuffer中。 为避免定义每个三角形共享的两个坐标两次,请使用图纸列表告诉OpenGL ES图形管道如何绘制这些顶点。 这是这个形状的代码:

public class Square {

    private FloatBuffer vertexBuffer;
    private ShortBuffer drawListBuffer;

    // number of coordinates per vertex in this array
    static final int COORDS_PER_VERTEX = 3;
    static float squareCoords[] = {
            -0.5f,  0.5f, 0.0f,   // top left
            -0.5f, -0.5f, 0.0f,   // bottom left
             0.5f, -0.5f, 0.0f,   // bottom right
             0.5f,  0.5f, 0.0f }; // top right

    private short drawOrder[] = { 0, 1, 2, 0, 2, 3 }; // order to draw vertices

    public Square() {
        // initialize vertex byte buffer for shape coordinates
        ByteBuffer bb = ByteBuffer.allocateDirect(
        // (# of coordinate values * 4 bytes per float)
                squareCoords.length * 4);
        bb.order(ByteOrder.nativeOrder());
        vertexBuffer = bb.asFloatBuffer();
        vertexBuffer.put(squareCoords);
        vertexBuffer.position(0);

        // initialize byte buffer for the draw list
        ByteBuffer dlb = ByteBuffer.allocateDirect(
        // (# of coordinate values * 2 bytes per short)
                drawOrder.length * 2);
        dlb.order(ByteOrder.nativeOrder());
        drawListBuffer = dlb.asShortBuffer();
        drawListBuffer.put(drawOrder);
        drawListBuffer.position(0);
    }
}

这个例子让你了解用OpenGL创建更复杂的形状的过程。 一般来说,您使用三角形的集合来绘制对象。下面的文章里面,将讲述如何在屏幕上绘制这些形状。

本文转自:博客园 - 灰色飘零,转载此文目的在于传递更多信息,版权归原作者所有。
