Ensigma Whisper RPU和物联网应用程序

在上一篇文章中,我的同事Kevin McDermott介绍了物联网设备的处理需求,同时,他还对物联网的数据速率需求进行了阐述。

今天,我将着重介绍Ensigma Whisper RPU架构,这是一款为物联网应用程序设计优化的硬件连接引擎。

Whisper系列产品为芯片嵌入式低功耗无线标准提供了一个独特的全方位多重标准方案。Whisper支持比较流行的连接标准,如802.11 b / g / n Wi-Fi、智能蓝牙及802.15.4(即6LoWPAN、ZigBee、线程的基础)。

由于上一篇文章已全面介绍Whisper低功耗Wi-Fi架构,本文将对支持智能蓝牙和802.15.4的架构性能进行介绍。

针对智能蓝牙和802.15.4,有关Whisper RPU系统组件如下所示:

1

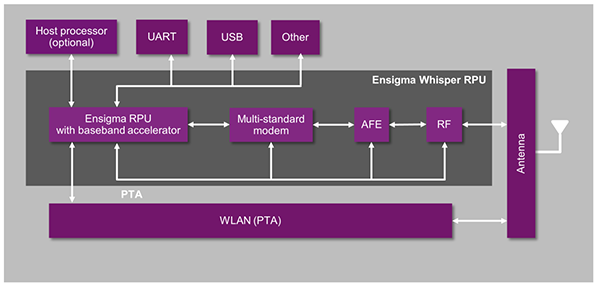

用于低功耗无线应用程序的Ensigma Whisper RPU架构

含基带加速器块的Ensigma RPU包括一个嵌入式控制器以及一些加速器块,如AES、CRC, Interleaver 、BCH等。主机处理器接口通过一个标准的AXI RPU接口来连接Whisper RPU。其他扩展模块如UART或USB接口也可以通过专用接口与RPU连接。多重标准调制解调器支持GFSK调制(用于智能蓝牙)和/或O-QPSK PHY(用于802.15.4)。RF块的特点是具有一个极性调制发射机,该发射机有两个频率调制点及一个滑动中频接收器,可以确保物联网应用程序的超低功耗。

Whisper智能蓝牙PHY /基带模块支持以下功能@

• 广告/扫描/启动的角色
• 主/从角色
• 带有暂停/恢复的验证/加密
• 跳频

相应的802.15.4 PHY功能包括:

• 相干解调
• 与低功耗蓝牙共享硬件
• 支持FFD(终端设备和协调器)
• 站功能和枢纽功能

Imagination与蓝牙/ ZigBee的合作伙伴一道,制定了一个完整的智能蓝牙和ZigBee /线程解决方案。下图分别展示了在Whisper RP上和主机处理器上运行的堆栈:

2

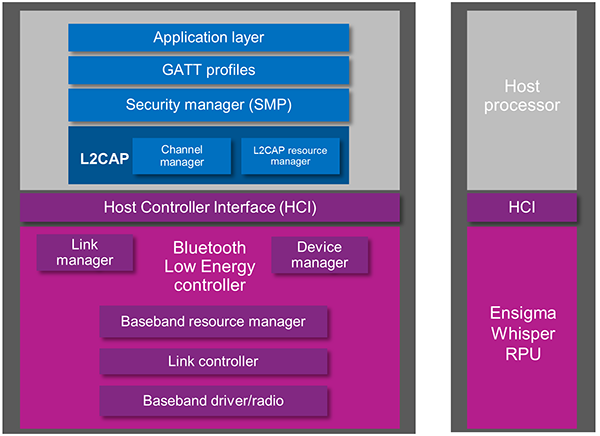

用于低功耗蓝牙的Ensigma Whisper RPU软件堆栈

3

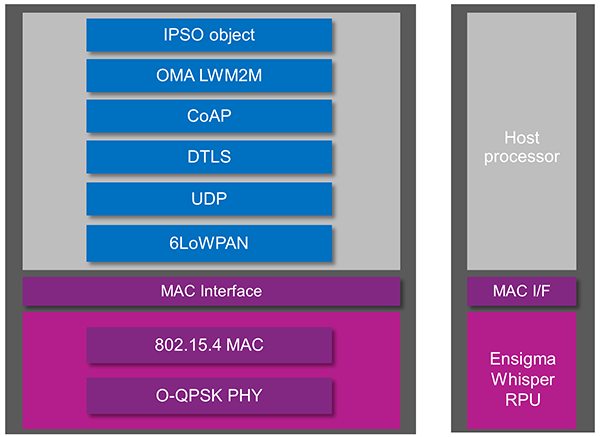

用于线程的Ensigma Whisper RPU软件堆栈

4

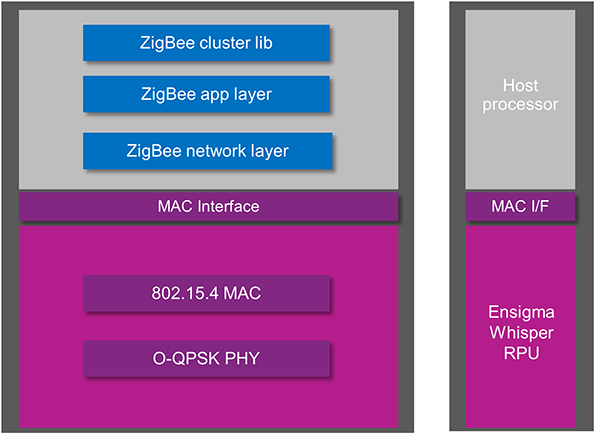

用于ZigBee的Ensigma Whisper RPU软件堆栈

Imagination的Whisper RPU架构提供了从软件到射频的端口至端口解决方案,从而确保整个体系结构的优化,确保最小的触地面积和最低的功耗。这使得Ensigma Whisper RPU成为用于超低功率物联网应用程序的理想通信IP。

原文链接:
http://blog.imgtec.com/ensigma-communications/ensigma-whisper-rpus-and-i...
