Ingenic为物联网设备发布新的X系列处理器

说到Ingenic,你可能是通过驱动Creator Ci20微机的JZ4780 SoC才了解到,或有关注近期在中国发布的智能手表中所使用的创新性超低功率M200芯片。

近来,Ingenic在物联网市场的产量翻了一倍,其为可穿戴设备及连接设备的优化发布了一些芯片,包括重新包装的M200S和已优化性能的M150。本周,Ingenic介绍了一系列针对通用物联网和嵌入式计算的处理器。这款新系列被称为X系列,其第一款产品为X1000。X1000是一款高度集成的SoC,具有许多有趣的功能。

低功耗基于MIPS的CPU

处于芯片中心位置的是基于MIPS的XBurst CPU ,时钟频率最大为1 GHz。通过采用MIPS的架构,X1000 处理器可真正实现能量效率:其备用电源仅为0.2 mw,动态功率仅有0.09 mw / MHz。

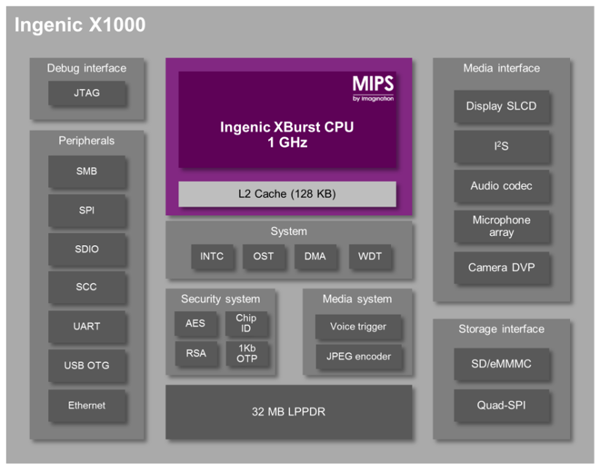

Ingenic X1000 SoC的内部架构

Ingenic X1000 SoC的内部架构

Ingenic XBurst CPU能实现一个移动水平的功能集,其包括一个集成的双精度浮点单位和多媒体/音频加速度指令,以此实现完美无损音频解码。

除了基于MIPS的XBurst CPU,Ingenic X1000还包括一个多媒体处理块、一个安全子系统以及大量的I / O接口和外围设备。

强化的多媒体和安全特性

集成的多媒体引擎含有一个高质量的音频编解码器,支持24位分辨率和高清采样率,且其可降低信噪比高达95分贝。还又一个不间断的低功耗语音识别引擎,可通过使用各种硬件过滤器来检测和按照语音命令行事。例如,开发人员可使用4个一组的麦克风阵列来取消噪音及对声音进行定位。此外,相机块具有一个高性能的硬件JPEG编码器,能编码30ms以下的高清JPEG图片(1280×720)。

从安全性而言,Ingenic为X1000 SoC配置了硬件AES和RSA加密引擎。RSA密码系统的密钥最多可支持2048位,这有效地确保了私人用户数据免受隐私攻击。

Ingenic X1000的目标连接设备无处不在

Ingenic X1000 SoC主要针对连接扬声器、智能玩具、图像分析(如车牌识别、脸部和指纹检测)或智能家电等应用。

为方便开发人员使用新的X系列,Ingenic开发了一款运行Linux的新型评估板,代号为Phoenix,包括以下部件:

• 处理器:基于MIPS32的Ingenic X1000 CPU + FPU + SIMD
• 存储卡:32MB LPDDR(集成)、16MB闪速存储器、1 x微型SD插槽(高达32GB)
• 连通性:802.11 b / g / n Wi-Fi、蓝牙4.0(AP6212)、10/100M以太网
• 外围设备和I / O:1 x USB OTG、3 x麦克风、1 x JTAG
• 扩张头:显示i / f、相机i / f、无线个域网i / f等

Phoenix板起价为每个$200。如果开发人员想要快速在其产品中集成这些新款芯片,Ingenic可提供另一款名为Halley2的计算模块。Halley2包括X1000 SoC、16MB闪速存储器、专门的Wi-Fi和蓝牙芯片及电源管理IC。

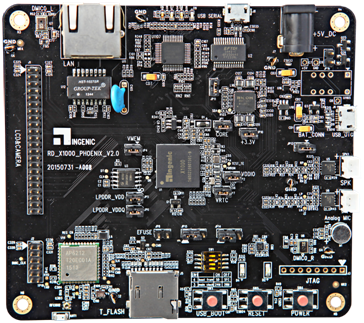

新款Phoenix评估板包含Ingenic X1000 SoC

新款Phoenix评估板包含Ingenic X1000 SoC
