君正为可穿戴和物联网应用打造基于MIPS的M200芯片和牛顿2平台

今年早些时候,我报道了君正牛顿,一款基于MIPS的新平台,定位广泛的互连消费设备,包括可穿戴、智能家电和电子医疗传感器。该开发板搭载了君正JZ4775芯片,内置了主频为1GHz的基于MIPS32的XBurst单核处理器。

今天,我非常高兴地为大家介绍君正牛顿2,是其成功前作牛顿的后继产品。 牛顿2采用全新的芯片组君正M200,实现了自底向上的创新体系结构,专为可穿戴设备的低功耗和更低面积需求而设计。

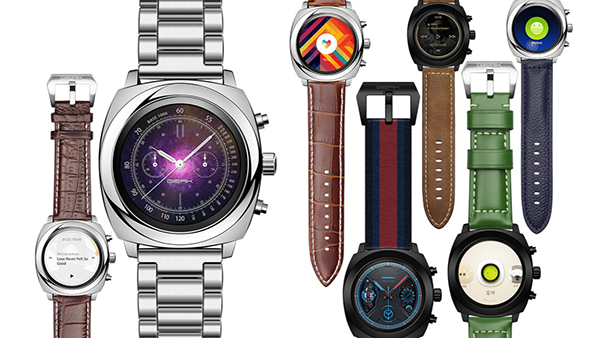

君正牛顿2平台的面积和待机功耗都降低了一半

君正牛顿2为可穿戴和物联网(IoT)设备制造商提供了一个完整的开发平台;它可帮助OEM商创造出差异化产品,并大大缩短上市时间。

君正牛顿2采用M200芯片组,内含一个基于MIPS的全新双核处理器

君正牛顿2采用M200芯片组,内含一个基于MIPS的全新双核处理器

牛顿2硬件模块的大小为15×30毫米,相比上代产品,面积降低了一半。它集成了主应用处理器,eMCP存储模块,智能电源管理控制器,板载Wi-Fi和蓝牙连接,MEMS传感器,以及用于常见接口(显示器,音频,照相机等)的7个专用连接器。

电池续航能力也得到显著改善:牛顿2的待机功耗小于3mW,设备工作时间可延长一倍。

针对应用包括:
• 信息娱乐:智能手表,增强现实头盔 ,智能眼镜,智能相机
• 医疗保健:可穿戴医疗监视器
• 腕带及健身:腕带,活动跟踪器,智能服装,睡眠传感器

君正牛顿2采用经过验证的组件,加快了产品开发速度,同时降低风险,控制成本。此外,该开发板运行的是Android和Linux操作系统的最新版本,使开发人在其上轻松地创建各种设备驱动程序和用户应用。

君正M200:基于MIPS的新款处理器,专为可穿戴设备设计

牛顿2对底层硬件架构做了几个重要的更新。平台内的动力源自M200,这是一款自底向上为可穿戴设备打造的一款应用处理器,内置了基于MIPS的双核XBurst处理器。

M200实现了节电的硬件架构,其中一个1.2Ghz的高性能MIPS CPU用以处理最繁重的工作,而要求不高的任务则可以使用功耗更低、频率为300 MHz的第二个 MIPS CPU来处理。

当处于全速工作模式下,M200芯片的功耗仅为150毫瓦。为达到超低功耗运行的目标,君正的工程师们通过重新设计SOC内部的几个关键模块,实现了这一突破性的功耗表现。此外,M200包含一个特殊的组织架构,可以创建多种低功耗模式以及独立的电源岛;这些电源岛可以通过专用可编程触发器(如语音激活)来接通。

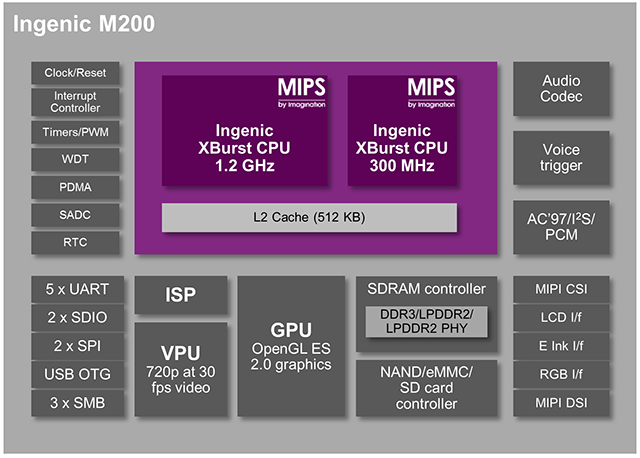

君正M200是自底向上为可穿戴设计的一款新芯片

君正M200是自底向上为可穿戴设计的一款新芯片

多媒体部件加入了支持OpenGL ES2.0的3D图形引擎。M200还集成了专用的多标准视频引擎,以低功耗编解码当前流行的视频格式,比如H.264和VP8(720p时高达每秒30帧)。

最后,该芯片组还包括一个ISP,用来图像预处理,支持相机视觉应用的一系列关键特性:
• 宽动态范围(EDR),双数据流处理
• 视频和静止图像稳定增强
• 图像裁剪和重缩放
• 自动曝光和增益控制
• 自动聚焦控制和高级降噪
• 颜色校正和管理

君正是Imagination的合作伙伴之一,并密切与之合作为可穿戴设备构建优化方案。您可以在这里阅读更多关于我们各类激动人心产品的愿景;您也可以从我们的网站免费下载相关白皮书。

您如何看待君正牛顿2新平台以及M200应用处理器?您是否期望在可穿戴产品中见到它们的身影?请在下边框中留下您的意见。

原文链接:
http://blog.imgtec.com/mips-processors/mips-based-ingenic-m200-chip-and-...
