深度揭秘全志超8核处理器A80 64核 PowerVR GPU

全志A80 UltraOcta处理器曾在 2014年CES大会上展出过,目前在2014年MWC大会上正式亮相。整套设备包括八核big.LITTLE HMP ( GTS)CPU,内置PowerVR G6230的GPU ,为图形和计算运行提供最高性能。

全志是全球领先的半导体公司,为移动市场提供各类高性能低功耗产品,用于大量新型低成本设备包括平板电脑、掌上游戏机、机顶盒和其他产品。

该公司前期两款带有 PowerVR graphics的SoC芯片全志 A31 和 A31s在新兴市场很受欢迎,成为2013年实惠型移动设备的主打配件。最近,基于全志A31和A31s 4G平板电脑在CES大会期间展示,由于 新型Android 4.4 KitKat 操作系统进行了更新,两款芯片性能有所提升。全志公司正式宣布,全志A31以及A31s系统级芯片已应用于世界各地的顶级品牌,包括惠普、微星、联硕合、富士康和Kurio ,制造出2013年最热销的四核平板电脑处理器。例如, 惠普基于全志A31 Compaq 7/7+/8 系列集成全志和Imagination高性能处理器,功能先进,价格实惠,因此在新兴市场广受欢迎。

介绍全志A80 UltraOcta处理器

对全志来说2014年注定是全面腾飞的一年。全志UltraOcta A80处理器显著提高图形性能。A31和A31s集成PowerVR SGX544MP2 GPU,UltraOcta已经升级到 PowerVR G6230图形处理器 。也就是说图形和计算性能提高两倍,功能集有所更新。

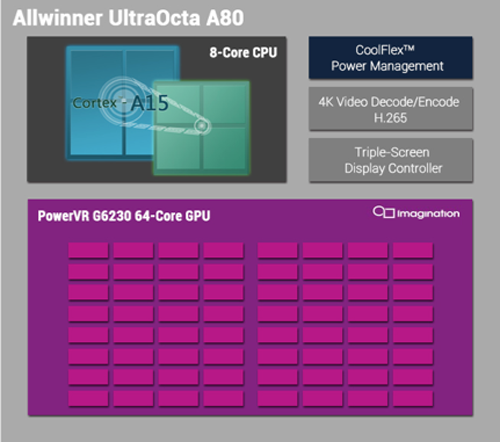

全志A80 UltraOcta处理器为双集簇64 核 PowerVR Series6 GPU

全志A80 UltraOcta处理器为双集簇64 核 PowerVR Series6 GPU

PowerVR G6230 GPU基于Rogue架构,在设计上用于支持各种API,包括OpenGL ES Next和3.0,OpenCL 1.x,Renderscript 和DirectX 10。

OpenGL ES Next可能最为值得关注,它为OpenGL ES 3.0带来强大功能:计算着色器、间接绘图指令、增强质感功能及其他。由于Rogue PowerVR架构在设计上具有前瞻性,力求实现极高效率,Imagination已经成为首家支持新标准的移动GPU供应商之一。消费者可获得最佳可运行最新全功能应用程序的图形引擎。

PowerVR支持DirectX 10,使得原始设备制造商/原始设计制造商可制造可接入目前最佳GPU的Windows RT平板电脑。由于全志在应用程序处理器制造方面采取节省成本的方式,最终用户可在更实惠的设备上应用技术尖端低功耗图形技术,不需耗费更多金钱。

PowerVR G6230 GPU内置64内核

也许,全志UltraOcta A80处理器最令人惊艳的部分当属PowerVR GPU,我们来简单介绍一下它的结构。

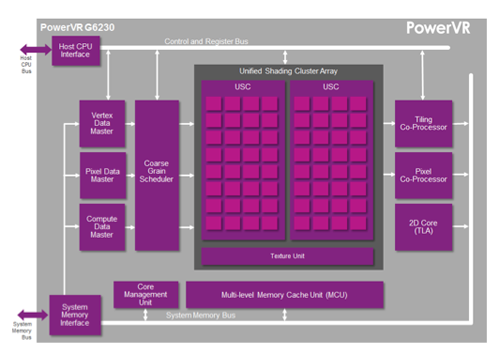

PowerVR G6230有两个着色集簇,每个带有32个FP32 ALU内核。总共为64个内核,能够提供必要的GFLOPS处理最严苛的图形和计算应用程序。

但是性能优化的PowerVR G6230 GPU也设有专用FP16引擎,在设计上可为最先进的应用程序和用户界面提供最佳性能。集成FP32和FP16单元实际上实现的计算单元超出64,提供高性能低功耗着色的最佳平衡。

PowerVR G6230内置64个FP32 ALU内核

PowerVR G6230内置64个FP32 ALU内核

为增加原始GFLOPS性能,PowerVR G6230包括一些功能,在设计上是为了减少内存带宽,降低系统功耗。可以用一个词形容这些功能:PVR3C(PowerVR三重压缩)。PVR3C包括微调硬件技术,支持有损纹理压缩(PVRTC1 / 2 2bpp和4bpp分辨率),图像无损压缩(PVRIC)和无损几何压缩(PVRGC)。

最后,PowerVR Rogue架构已经升级至scalar-based引擎,与GPU设计中使用的矢量引擎分开。标量处理架构有很多优点,包括资源利用率更高、便于优化软件开发。便于开发的特点对编译团队和开发人员很有帮助,是否矢量化软件不再是个问题。
