【MIPSsim使用说明】连载二:

3. 流水线窗口

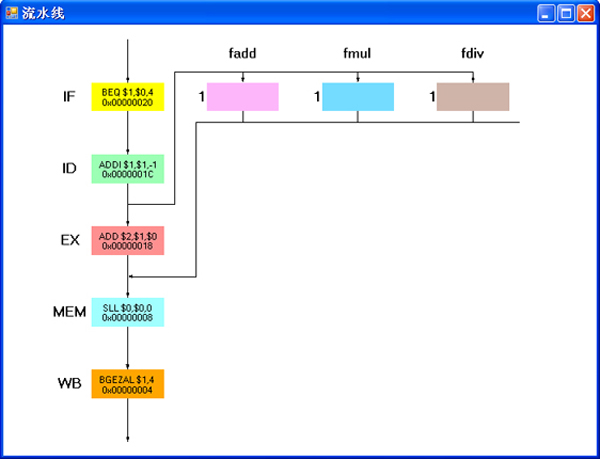

流水线窗口显示流水线在当前配置下的组成以及该流水线的各段在当前周期正在处理的指令。如图2.3所示。

非流水方式下,没有该窗口。

图2.3 流水线窗口

图2.3 流水线窗口

在该窗口中,每一个矩形方块代表一个流水段,它们用不同的颜色填充。在该窗口的左侧是IF到WB段,其右边为浮点部件。浮点部件分有浮点加法部件(fadd)、浮点乘法部件(fmul)和浮点除法部件(fdiv)三种。在菜单“配置”“常规配置”中修改浮点部件个数,可看到该窗口中对应类型的浮点部件个数会发生相应的变化。

在运行过程中,各段的矩形方块中会显示该段正在处理的指令及其地址(16进制)。当双击某矩形方块时,会弹出窗口显示该段出口处的流水寄存器的内容(16进制)。

4. 时钟周期图窗口
该窗口用于显示程序执行的时间关系,画出各条指令执行时所用的时钟周期。非流水方式下,没有该窗口。

以窗口左上为原点,横轴正方向指向右方,表示模拟器先后经过的各个周期(列),纵轴正方向指向下方,表示模拟器中先后执行的各条指令(行)。如图2.4所示。

图2.4 时钟周期图窗口

图2.4 时钟周期图窗口

横坐标有相对周期计数和绝对周期计数两种不同的表示形式。在默认的绝对周期计数下,按0、1、2、… 依次递增的顺序计数。而在相对周期计数下,当前周期记为第0个周期,而其余周期(在左边)则按其相对于当前周期的位置,分别记为-1,-2,-3,…等。

在由指令轴和周期轴组成的二维空间下,坐标(n, i)对应的矩形区域表示指令i在第n+1周期时所经过的流水段(假设采用绝对周期计数)。

双击某行时,会弹出一个小窗口,显示该指令在各流水段所进行的处理。
该窗口中还显示定向的情况。这是用箭头来表示的。若在第m周期和第m+1周期间产生从指令i1到指令i2的定向,则在坐标(m, i1)和(m+1, i2)表示的矩形区域之间会有一个箭头。

5. 内存窗口

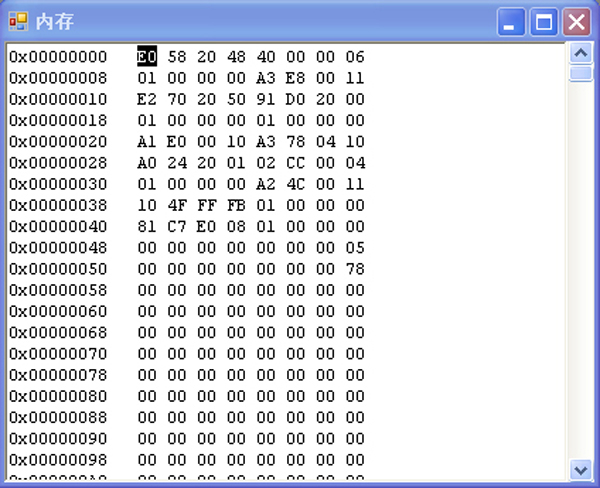

该窗口显示模拟器内存中的内容,左侧一栏为十六进制地址,右侧为数据,如图2.5所示。可以直接通过双击来修改其内容。这时会弹出一个“内存修改”对话框,如图2.6所示。对话框的上部区域为数据类型与格式选择区,通过勾选其中的一项,就可以指定所采用的数据类型与格式。

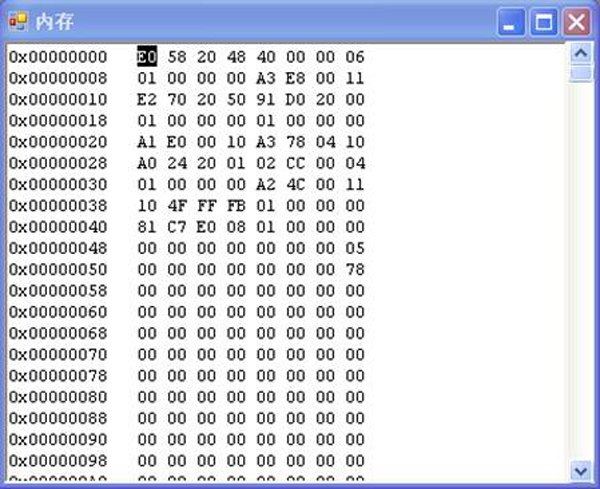

图2.5 内存窗口

图2.5 内存窗口

图2.6 “内存修改”对话框

图2.6 “内存修改”对话框

在该“内存修改”对话框中,地址框最开始显示的是被双击的单元的地址,用户可以直接修改该地址。在新值框中输入新值,然后点击按钮“修改”,模拟器就会把新值写入内存中相应的单元。新值的格式必须与所选的数据类型和格式一致。

“前地址”与“后地址”按钮分别将当前地址减少和增加一个数据长度(字节数),并显示当前地址所指定单元的内容。“前地址”和“后地址”用于连续修改一片的内存数据。“显示”按钮用于显示当前地址所指单元的内容。在修改地址后,点击该按钮就可以显示内存单元的内容。
